Водоразборная арматура

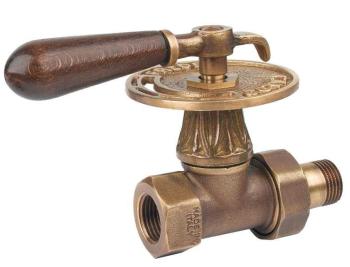

Водоразборная арматура


Водоразборная арматура – это обширная группа приспособлений, которые применяются во всех вариантах трубопроводов. Сами приспособления представляют собой разные классы, виды и модели водозаборных кранов, клапанов и другие компонентов, необходимых для контролируемой подачи потока в бытовых или промышленных магистралях.

В зависимости от категории, конструктивных особенностей и назначения предметы арматуры, помимо подачи, позволяют осуществлять контроль силы напора. Это одна из важнейших функций в технологических трубопроводных системах на производствах, в фармацевтической, химической, бытовой промышленности и т. д.

Назначение и требования к арматуре

Назначение водоразборной арматуры

Функции арматуры зависят от назначения ее элементов:

  • Бытовые водоразборные краны используются для разбора потока на хозяйственные цели и для бытовых потребностей.
  • В технологических трассах данные установки осуществляют отбор водного ресурса из общей подачи с целью ее распределения по объектам, в которых проводятся специальные процедуры или работает технико-технологическое оборудование.

Запорная водоразборная арматура устанавливается в зоне размещения санитарных устройств – у колонок подачи (если это парилки или банные помещения), умывальников, бачков и т. д. В системах с холодной и горячей водой монтируют по 2 крана (на каждый поток). Их диаметр зависит от условий эксплуатации. Например, в парилках у колонки ставятся водоразборные краны диаметром 20 мм.

Водоразборный кран - это вид запорной арматуры, предназначенный для подачи и смешивания холодной и горячей воды.

Учитывая роль, которую играет запорная водоразборная арматура для обеспечения работы всего трубопровода и функциональности помещений, для обслуживания коих он устроен, к применяемым компонентам выдвигаются самые серьезные требования в части:

  • удобства и простоты использования;
  • долговечности;
  • надежности и безотказности;
  • дизайна;
  • соответствия классу трубопровода по гидравлическим характеристикам;
  • малой шумности;
  • функциональности (подача воды, профилактика ее утечек, плавное перекрытие тока без гидроударов).

Классификация арматуры

Виды водоразборной арматуры

Каталог изделий, которые относят к арматурной продукции, включает:

  • водоразборные краны;
  • смесители;
  • клапаны (поплавковые);
  • специальные приспособления для помещений узкого назначения (лечебные заведения).

Базовой функцией крановых элементов является подача воды одной температуры (на холодный и горячий пуск ставится по крану). По назначению они делятся на поливочные, лабораторные, туалетные, банные, смывные и пожарные.

Смесители применяют для расширения функционала трубопровода. Они имеют 2 подводки (для горячего + холодного потока) и позволяют регулировать объем подаваемого ресурса, расход, термические характеристики среды. В зависимости от способа монтажа смесители могут быть настенными или настольными. По комплектации – на гибком шланге и со стационарной сеткой (душевой). По назначению их делят на элементы для моек, ванн, умывальников и т. д.

Поплавковый клапан позволяет регулировать уровень наполнения установленного резервуара. При достижении уровня воды заданной отметки клапан срабатывает, и подача прекращается.

Конструктивные особенности

Конструкция водоразборной арматуры

Рынок современной запорной водоразборной арматуры отличается большим разнообразием конструктивного исполнения, но основными (наиболее популярными) типами конструкций остаются три варианта:

  • Вентильная запорная водоразборная арматура выполняется с клапаном (вентилем), расположенным под углом или в горизонтальной плоскости. Он перекрывает ток полностью или частично, двигаясь в возвратно-поступательном режиме.
  • Пробковый вариант отличается от аналога с вентилем наличием конической пробки со специально подготовленным отверстием. Пробка проворачивается под прямым углом –ток останавливается или открывается.
  • В шаровых моделях роль пробки или вентиля выполняет шар. Перекрытие и запуск потока осуществляется поворотом шара.

Для экономии расхода воды системы дополнительно комплектуются специальными насадками. Последние устанавливаются на изливной части и могут иметь вид:

  • Аэраторов. При их помощи в струю потока передается энергия воздуха (эжектирование), в результате чего струя становится пластичной. Такие насадки более распространены благодаря эффективности их применения для различных типов арматурных установок.
  • Струевыпрямителей. Чаще всего они представляют собой контроллеры струи. Состоят из направляющих листов и специальных сеток. Все детали насадки собираются в одном моноблоке и устанавливаются на излив.

Арматура для сантехнических приборов

В большинстве сантехнических приборов применяют 4 вида водоразборной арматуры:

  • пробковые водоразборные краны;
  • шаровые;
  • вентильные;
  • водоразборные краны с керамической головкой вентиля.

Шаровой

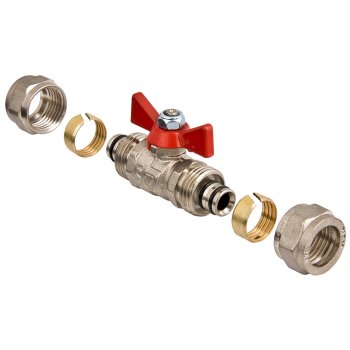

Шаровой кран

Шаровые краны – самый популярный вариант запорной водоразборной арматуры. Это одна из старых разработок, которая за последние годы заметно эволюционировала благодаря использованию современных материалов для клапанного седла. Сегодня в его конструкции применяют каучук (синтетический) и фторопласт. Это позволяет добиться высокой герметичности перекрытия потока при минимальных усилиях, прикладываемых на рычаг.

В основе шарового водоразборного крана – шар со специальным отверстием. Основная классификация делит такие изделия по 4 признакам:

  • по способу установки водоразборной арматуры – на приварной, муфтовый и фланцевый;
  • по конструкции – на трехходовой L- или T-образный;
  • по расположению резьбы – со внутренней или внешней резьбой, сгоном;
  • по исполнению – моноблочный, двух- и трехсоставной.

Плюсы – простой монтаж запорной водоразборной арматуры, удобное использование, герметичность перекрытия, малый вес. Минус – чувствительность материалов к низким температурам, которая определяет оптимальные условия установки шаровых водоразборных кранов во внутренних узлах трубопровода.

Пробковый

В пробковых моделях роль шара исполняет пробка с отверстием. По форме она может быть конической или цилиндрической. Такой вариант арматуры использовали еще в старых самоварах. Хотя те первоначальные изделия за последние годы существенно прибавили в надежности.

Пробковые конструкции применяют, когда нужно обеспечить быструю подачу и перекрытие потока для урегулирования аварийной ситуации. Их плюсом является универсальность – такой кран подходит для любых водопроводов. Материал исполнения может отличаться (латунь, чугун, бронза).

Вентильный

По форме установка с вентилем похожа на аналоги со шпинделями. Роль клапана в ней играет специальный затвор. Вентиль перемещается возвратно-поступательно по вертикали или под углом, открывая/перекрывая воду.

В зависимости от типа подключаемой сантехники водоразборная арматура этой группы выполняется из хромированной стали, чугуна, латуни или пластмассы. Последний вариант демонстрирует выдающиеся характеристики в части герметичности перекрытия и долговечности службы, но может использоваться только в водопроводах с полиэтиленовыми трубами.

Признаки классификации:

  • функциональность (прямоточные, проходные, угловые);
  • расположение резьбы (выносные, погружные);
  • конструкция (с диафрагменным или мембранным клапаном);
  • исполнение (сальниковые или сильфонные).

Модели с вентилем очень популярны в ЖКХ – при устройстве теплоснабжения, водоочистки, водообеспечения в многоквартирных домах. Чаще всего их устанавливают в кухонные или ванные смесители. Это связано с выгодной ценой водоразборной арматуры этого типа и ее особенностью: будучи весьма простой и надежной, она не приспособлена для работы в сетях с высоким давлением воды.

Характеристики

Характеристики водоразборной арматуры

Ключевой параметр, который определяет качество всех элементов запорной водоразборной арматуры, – соответствие требованиям ГОСТ 19681–94. Он задает характеристики изделий в части прочности, материального исполнения, коррозионной защиты и т. д. Действует регламент для всех типов арматурных элементов, за исключением систем, предназначенных для транспортировки морской или минеральной воды.

ГОСТ для водоразборной арматуры определяет возможность использования изделий на территории РФ. Есть и международный стандарт, который априори выдвигает к продукции более жесткие требования (иными словами, арматура, которая соответствует международному стандарту, по умолчанию отвечает нормам ГОСТ).

Кроме установления нормальных параметров для самих арматурных изделий, российский госстандарт и международный определяет условия их подключения к трубопроводу. В регламентах установлены требования:

  • по уровню давления в магистралях, к которым подводится арматура;
  • по размеру диаметра подключаемых элементов.

Данный перечень требований должен учитываться при выборе наравне с ГОСТ 19681–94, поскольку именно он определяет эффективность работы будущей системы еще на этапе ее проектирования. То есть предупреждает переплаты за возможные переделки трубопровода.

Купить арматурную продукцию

Купить водоразборную арматуру

Качество запорной водоразборной арматуры – важное условие бесперебойной эксплуатации любой сети теплоснабжения и водообеспечения. Причем касается это не только надежности и правильного подбора смесителей, кранов и других элементов, которые устанавливаются на открытые участки магистрали. Клапаны и вентили играют не менее серьезную роль в обеспечении эффективной работы трубопровода.

ООО НПО «СпецНефтеМаш» – опытный производитель данных изделий с доставкой по РФ и в страны СНГ – всегда ответственно подходит к их выбору для конкретных целей заказчика. У нас вы можете купить запорную водоразборную арматуру по лучшей цене (без накруток посредников) в любом исполнении. Для консультации или заказа звоните по номеру 8–800–3021–565 или пишите на email marketing@snmash.ru.
