Опоры подвижные ОПМ
Подвижные опоры ОПМ по ГОСТ 14911–82 (ОСТ 36–94–83) от производителя от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Подвижные опоры ОПМ по ГОСТ 14911–82 (ОСТ 36–94–83) от производителя Фото ОПМ - купить по выгодным ценам
Вернуться в ГОСТ 14911-82 (ОСТ 36-94-83)

Опоры подвижные ОПМ

Опоры ОПМ ГОСТ 14911-82
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ОПП-1
ОПП-2
ОПП-3
ОПХ-1
ОПХ-2
ОПХ-3
ОПБ-1
ОПБ-2
ОПС
ОПМ

Подвижная или скользящая опора ОПМ – важный элемент для устройства технических трубопроводов. Она надежно фиксирует трубы разного диаметра в заданном положении, допуская их сдвиги в пределах установленных проектом значений. Применение таких установок обеспечивает не только нормальную работу трубопровода, но и профилактику его ранней поломки из-за деформаций, провисаний и других дефектов, связанных с нестабильным положением секций.

Применение

Сфера применения скользящей опоры данного класса довольно широка. Чаще всего именно ее рекомендуется купить при строительстве технологических сетей с металлической или полиэтиленовой изоляцией, поскольку конструкция подвижной опоры ОПМ позволяет надежно зафиксировать трубопровод различного диаметра, не рискуя повредить эту изоляцию.

Будучи одним из элементов, обеспечивающих безаварийную работу трубопроводной системы, подвижная опора этой серии должна соответствовать самым строгим требованиям к качеству. Последние определяют действующие государственные, отраслевые стандарты, а также строительные нормы и правила:

  • Требования к материалу, конфигурации, конструкции и другим факторам производства подвижных опор для удержания труб разного диаметра, установлены ГОСТ 14911–82.
  • Отраслевой стандарт, который дополняет свод правил по изготовлению скользящих опор ОПМ, – ОСТ 36–94–83.
  • Поскольку изделия выполняют сварным методом, проверяется и соответствие нормам ГОСТ 3242–79 (сварные соединения).
  • Изделия производятся из разных марок стали, которая нуждается в дополнительной антикоррозионной защите. Такая защита должна соответствовать стандартам, указанным в ГОСТ 9.401–79 и СНиП 3.04.03–85.

Основной стандарт определяет возможность применения подвижной опоры ОПМ при устройстве трубопроводов диаметром 57–1575 мм, температура рабочей среды в которых не превышает 440 градусов выше нуля по Цельсию. Минимальная температура внутри трубопровода – 0 градусов по Цельсию.

Исполнение

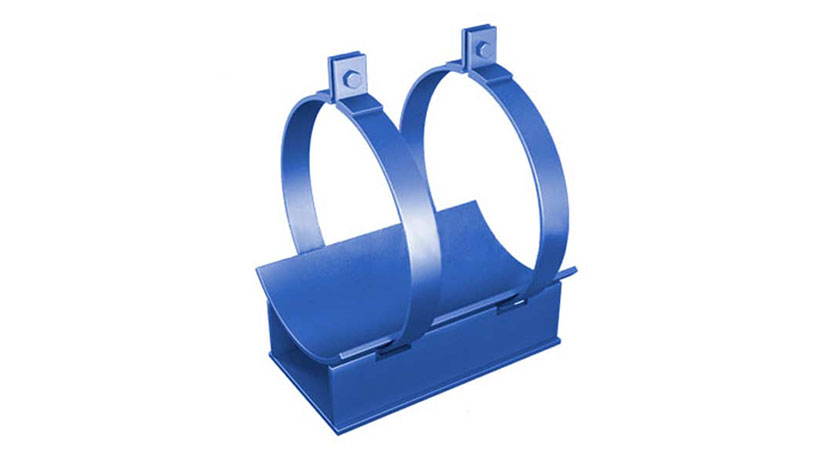

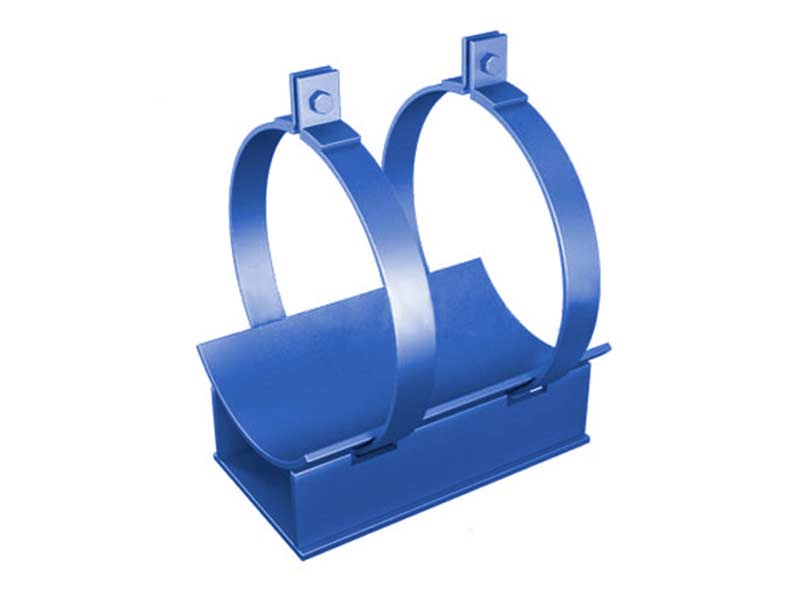

Конструкция скользящей опоры ОПМ по ГОСТ 14911–82 включает три основных элемента:

  • корпус, изогнутый буквой «П»;
  • подушку;
  • хомуты.

Именно благодаря такому устройству опорная конструкция стабилизирует трубопровод больших и малых диаметров, сохраняя целой его изоляцию (в том числе, полиэтиленовую).

Производство

В производстве применяются различные марки стали. В НПО «СпецНефтеМаш» вы можете заказать опорную систему как из популярных материалов (3сп5, Ст10, 09Г2С), так и скользящую опору из качественной стали Ст20 или других марок.

Выполняются подвижные опоры методом гибки и сварки. При этом выбор расходных материалов для сварочных работ осуществляется по соответствующему госстандарту. Изделия, производство которых можно заказать у нас, свариваются электродами Э46 и проходят обязательные испытания на прочность и чистоту шва.

Готовые конструкции обрабатываются антикоррозионными составами, соответствующими требованиям ГОСТ 9.401–79 и СНиП 3.04.03–85. У нас можно купить опоры ОПМ со стандартным покрытием грунт-эмалью ВДЛА-1222Р или ее аналогами с учетом конкретных условий монтажа и применения.

Особенности подвижных опор ОПМ производства ООО «СпецНефтеМаш»:

  • все материалы (стальные заготовки) сертифицированы, по запросу мы можем предоставить сертификаты соответствия на применяемую сталь;
  • скользящая опора изготавливается строго по чертежу в строгом соответствии с ГОСТ 14911–82 и ОСТ 36–94–83;
  • цена заказа рассчитывается отдельно и зависит от конфигурации, массы опоры ОПМ, выбора материала и других факторов;
  • на продукцию идет гарантия сроком от 12 месяцев и технический паспорт;
  • сроки изготовления – 7–15 дней (зависит от количества изделий, которые вы хотите купить, и степени загрузки производственных цехов).

Технические характеристики

Обозначение Диаметр Ду, мм Диаметр Дн, мм Высота H, мм Ширина B, мм Длина L, мм Рекомендуемый пролет, м Масса, кг
ОПМ-05 50 140 180 100 320 3 8,1
ОПМ-07 70 160 190 100 320 3,5 8,6
ОПМ-08 80 180 200 100 320 4 9,1
ОПМ-1 100 200 210 140 470 5 14,2
ОПМ-1,25 125 225 223 140 470 6 14,8
ОПМ-1,5 150 250 235 140 470 7 15,7
ОПМ-2 200 315 274 280 670 8 53,4
ОПМ-2,5 250 400 316 280 670 8 57,8
ОПМ-3 300 450 341 280 670 8,5 61,0
ОПМ-4 400 560 396 420 670 10,8 81,8
ОПМ-5 500 675 454 420 670 10,8 88,1
ОПМ-6 600 775 508 600 770 10,8 155,8
ОПМ-7 700 875 558 600 770 10,8 162,7
ОПМ-8 800 975 608 600 970 10,8 206,1
ОПМ-9 900 1075 658 800 970 10,8 249,4
ОПМ-10 1000 1175 708 800 970 10,8 258,4

Заказать подвижные опоры ОПМ

Чтобы заказать опоры ОПМ, свяжитесь с нашими менеджерами любым удобным способом. Получить ответы на вопросы, профессиональную консультацию, экспертную помощь в выборе моделей и купить скользящие опоры можно:

  • по телефону 8–800–3021–565;
  • электронному адресу почты marketing@snmash.ru;
  • онлайн, воспользовавшись формой обратной связи на сайте производителя.

Продукция ООО НПО «СпецНефтеМаш» доставляется по России и в страны ближнего зарубежья. Все клиенты получают выгодную цену и скидки за объем заказа. Обращайтесь, наши скользящие опоры ОПМ соответствуют всем действующим стандартам (ГОСТ 14911–82, ОСТ 36–94–83) и доступны по самой честной стоимости.
