Опоры КХ ОСТ 36-146-88
Корпусные хомутовые опоры (КХ) – назначение, производство, особенности от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Корпусные хомутовые опоры (КХ) – назначение, производство, особенности Фото КХ - купить по выгодным ценам
Вернуться в ОСТ 36-146-88

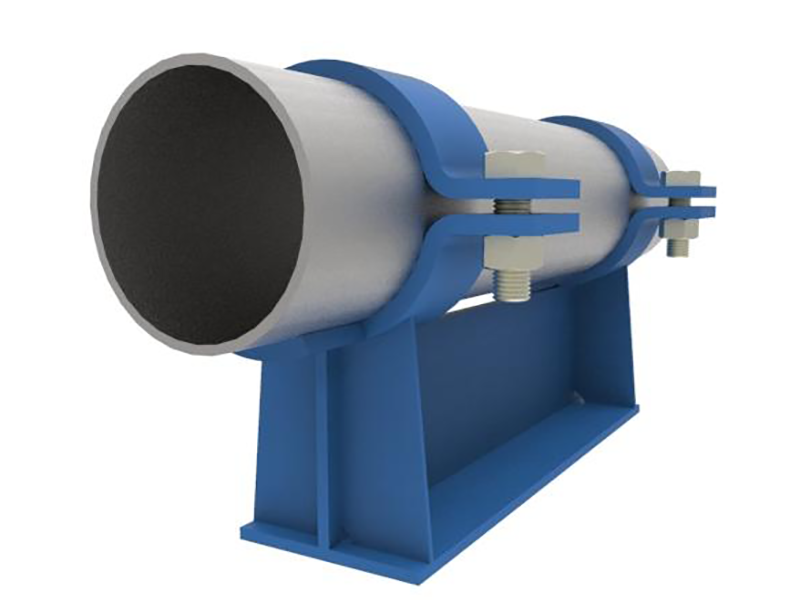

Опоры КХ ОСТ 36-146-88

Опоры КХ ОСТ 36-146-88
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТП
ТХ
КП
КХ
КН
УП
ВП
ШП
ХБ
ТО
ТР

Корпусные опоры хомутовые – металлоконструкции, выступающие составной частью трубопроводной системы и предназначенные для закрепления труб в заданном положении (профилактики сдвигов). Представляют собой металлический корпус, к которому привариваются ребра жесткости.

Конструкция опоры КХ может включать от 2 до 4 полухомутов. Используется с магистралями бытового и промышленного применения, стальными трубами из углеродистой или низколегированной стали.

Применение

Корпусные опоры хомутовые универсальны и могут использоваться как при строительстве трубопроводной сети, так и в процессе ее эксплуатации. Монтаж допускается в системах с разными рабочими средами. Диаметр подбирается под размер трубной секции.

Условия применения корпусных опор хомутовых:

  • уровень давления в системе – до 10 МПа (или 100 кгс/кв. см);
  • температура среды – от 0 до +450 градусов;
  • температура окружения (в зоне установки) – до -70 градусов;
  • стандартный минимум и максимум диаметров фиксируемых труб – от 5,7 до 63 см;
  • материал трубных секций – сталь.

Правилами не допускается применение только с трубопроводами любого диаметра, которые транспортируют хладагенты (хладоносители), устанавливаются на вечномерзлых или пучинистых почвах, используются в системах электростанций.

Конструкция хомутовых опор

Опора хомутовая выполняется из стали. Для продления срока службы возможно нанесение дополнительной антикоррозионной защиты. Элементы установки соединяются сплошным сварочным швом. Основные составляющие – полухомуты, корпус (штампованная скоба с приваренным ребром жесткости и упорами), крепежи (болты с гайками).

В каталоге ООО «СпецНефтеМаш» вы можете купить опоры КХ различной конструкции, выполненные в строгом соответствии со всеми действующими правилами и стандартами. Мы изготавливаем корпусные опоры хомутовые под трубопроводы стандартного и нестандартного размеров.

Характеристики

К преимуществам корпусных опор хомутовых, представленных в нашем каталоге, относятся долговечность, прочность, удобство монтажа и качественная защита от коррозии. У нас можно купить изделия:

  • из наиболее подходящей марки стали (низколегированная 09Г2С, углеродистая Ст20, нержавеющая 12х18н10т или конструкционная легированная 13ХФА);
  • под заданный диаметр секций трубопровода (57–630 мм);
  • в одном из 12 исполнений (подробнее – в таблице ниже);
  • с гарантиями производителя.

Вес опоры КХ, которую можно заказать нам, побирается под конкретные характеристики трубопровода (диаметр, среда, уровень нагрузки, условия работы). Вариативность – от 2,1 до 65 кг.

В таблице перечислены все популярные типы опорных конструкций, которые можно заказать ООО «СпецНефтеМаш» из любого города России по цене производителя. Чтобы узнать конкретную стоимость модели, просто свяжитесь с нашим консультантом.

Продукция Наружный диаметр D, мм Высота, мм Масса, кг Вертикальная нагрузка Н, кгс
Опора 57-КХ-А11 57 102 2,1 2,5
Опора 57-КХ-А12 57 102 4,2 2,5
Опора 57-КХ-А21 57 152 2,5 2,5
Опора 57-КХ-А22 57 152 5,2 2,5
Опора 76-КХ-А11 76 101 2,2 3
Опора 76-КХ-А12 76 101 4,3 3
Опора 76-КХ-А21 76 151 2,7 3
Опора 76-КХ-А22 76 151 5,3 3
Опора 89-КХ-А11 89 100 2,2 5
Опора 89-КХ-А12 89 100 4,5 5
Опора 89-КХ-А21 89 150 2,8 5
Опора 89-КХ-А22 89 150 5,5 5
Опора 108-КХ-А11 108 103 5,4 6
Опора 108-КХ-А12 108 103 6,9 6
Опора 108-КХ-А21 108 153 6 6
Опора 108-КХ-А22 108 153 8,1 6
Опора 133-КХ-А11 133 101 6,3 8
Опора 133-КХ-А12 133 101 7,8 8
Опора 133-КХ-А21 133 151 6,8 8
Опора 133-КХ-А22 133 151 8,9 8
Опора 159-КХ-А11 159 101 6,9 10
Опора 159-КХ-А12 159 101 8,4 10
Опора 159-КХ-А21 159 151 7,4 10
Опора 159-КХ-А22 159 151 9,5 10
Опора 219-КХ-А11 219 109 13,4 25
Опора 219-КХ-А12 219 109 16,8 25
Опора 219-КХ-А13 219 109 21,7 25
Опора 219-КХ-А21 219 159 14,1 25
Опора 219-КХ-А22 219 159 18 25
Опора 219-КХ-А23 219 159 24 25
Опора 273-КХ-А11 273 103 15,1 25
Опора 273-КХ-А12 273 104 19,6 40
Опора 273-КХ-А13 273 104 25,8 40
Опора 273-КХ-А21 273 153 15,7 25
Опора 273-КХ-А22 273 154 21,5 40
Опора 273-КХ-А23 273 154 29,1 40
Опора 325-КХ-А11 325 102 17,4 50
Опора 325-КХ-А12 325 102 21 70
Опора 325-КХ-А13 325 102 26,9 70
Опора 325-КХ-А21 325 152 18,3 50
Опора 325-КХ-А22 325 152 22,8 70
Опора 325-КХ-А23 325 152 30,3 70
Опора 377-КХ-А11 377 101 19,1 50
Опора 377-КХ-А12 377 101 22,6 70
Опора 377-КХ-А13 377 101 28,4 70
Опора 377-КХ-А21 377 151 20 50
Опора 377-КХ-А22 377 151 24,5 70
Опора 377-КХ-А23 377 151 31,6 70
Опора 426-КХ-А11 426 101 22,1 60
Опора 426-КХ-А12 426 101 27,3 80
Опора 426-КХ-А13 426 101 35,8 80
Опора 426-КХ-А21 426 151 23,6 60
Опора 426-КХ-А22 426 151 30 80
Опора 426-КХ-А23 426 151 40,7 80
Опора 530-КХ-А11 530 103 36,5 80
Опора 530-КХ-А12 530 103 43,9 120
Опора 530-КХ-А13 530 103 55,3 120
Опора 530-КХ-А21 530 153 38,2 80
Опора 530-КХ-А22 530 153 47,3 120
Опора 530-КХ-А23 530 153 61,1 120
Опора 630-КХ-А11 630 102 41 80
Опора 630-КХ-А12 630 102 48,1 120
Опора 630-КХ-А13 630 102 59,2 120
Опора 630-КХ-А21 630 152 42,7 80
Опора 630-КХ-А22 630 152 51,4 120
Опора 630-КХ-А23 630 152 65 120

Производство

Производство опоры КХ регламентируется рядом строительных правил, государственных стандартов и отраслевым стандартом ОСТ 36–146–88. В частности, монтажные швы выполняются по ГОСТ 5264–80, антикоррозионная обработка – по ГОСТ 9.401–79 с учетом дополнительных требований СНиП 2.03.11 –85. ОСТ 36–146–88, в свою очередь, задает конфигурацию, диаметры, условия эксплуатации, выбор материалов для конкретной конструкции.

На ООО «СпецНефтеМаш» используется проверенное сырье (сталь) и качественное оборудование. Наша продукция полностью соответствует нормам и нормативам, предъявляемым к корпусным опорам ОСТ 36–146–88, государственными стандартами и СНиП. На каждом этапе производства изделия проходят контроль качества.

По завершении производства оформляется полный пакет документов на корпусные хомутовые стальные опоры (паспорт, рекомендации по установке, по запросу – сертификаты на материал конструкции). К установкам идет долгосрочная гарантия производителя.

Заказать корпусные хомутовые опоры с доставкой по РФ

Корпусные опоры для трубопроводов ООО «СпецНефтеМаш» уже неоднократно доказали свою надежность, долговечность службы и качество защиты систем от сдвигов даже при постоянных механических воздействиях. Наши опорные конструкции используются предприятиями во всех уголках России. Если вы планируете купить опорное оборудование высокого качества, но не готовы переплачивать, работайте напрямую с производителем.

Чтобы заказать опоры КХ (производство по техническому заданию), купить набор готовых изделий или получить профессиональную консультацию по выбору опорных стальных установок, сделайте одно из трех:

  • звоните по телефону 8–800–3021–565;
  • напишите на email marketing@snmash.ru;
  • заполните простую форму обратной связи.

Мы предложим честную цену и высокое качество сервиса с гарантией на все оборудование. При необходимости подберем альтернативный вариант опорных систем для трубопровода с учетом индивидуальных условий его применения.

Рабочие чертежи опоры КХ ОСТ 36-146-88

Опора КХ ОСТ 36-146-88 Чертеж

Опора КХ ОСТ 36-146-88 Чертеж

Опора КХ ОСТ 36-146-88 Размеры

Опора КХ ОСТ 36-146-88 Размеры
