Опоры КН ОСТ 36-146-88
Заказать стальные катковые направляющие опоры (серия КН) от производителя от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Заказать стальные катковые направляющие опоры (серия КН) от производителя Фото КН - купить по выгодным ценам
Вернуться в ОСТ 36-146-88

Опоры КН ОСТ 36-146-88

Опоры КН ОСТ 36-146-88
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТП
ТХ
КП
КХ
КН
УП
ВП
ШП
ХБ
ТО
ТР

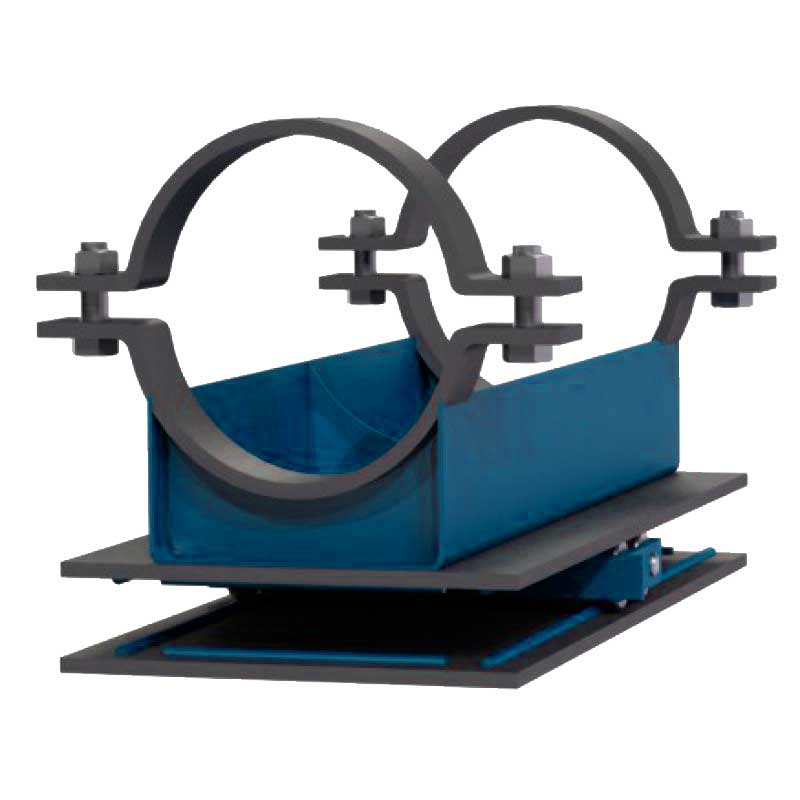

Опоры катковые направляющие (КН) – металлоконструкции приварного или хомутового типа, которые поддерживают участки трубопровода, позволяя трубам перемещаться вдоль собственной оси. Особенность опор КН – направляющие катки в конструкции, за счет которых система позволяет снизить нагрузку на секции, удерживая их от значительных смещений, но не фиксируя неподвижно.

Применение

Катковые опоры направляющие применяются со стальными технологическими трубопроводами. Их функции:

  • предупреждение деформаций и провисаний;
  • компенсация нагрузок, неизбежных при эксплуатации системы;
  • обеспечение возможности смещения трубных элементов.

Применение катковой опорной системы допускается в различных климатических условиях установки нагружаемых трубопроводных сетей. Согласно регламенту (он описан в государственном и отраслевом стандартах), ограничения по применению касаются только отдельных видов транспортируемого материала (хладагенты и хладоносители) и особенностей места монтажа (пучинистые, вечномерзлые почвы).

В остальных случаях (кроме перечисленных) целесообразно купить опоры КН для обеспечения нормальной работы трубопровода. В нашем каталоге они представлены в различных исполнениях для применения с техническими магистралями. Мы предлагаем как купить стандартные опорные конструкции, так и заказать их производство по индивидуальным техусловиям.

Характеристики

Эксплуатационные характеристики:

  • минимум и максимум диаметр трубы фиксации – от 219 до 1420 мм;
  • допустимое давление в системе – до 10 МПа (или 100 кгс/кв. м);
  • материал трубопровода – сталь различных марок (сами катковые опоры с направляющими тоже выполнены из стали различных марок);
  • варианты исполнения под трубы разного диаметра – более 15 моделей (с их характеристиками вы можете ознакомиться в таблице);
  • температурный режим внутри сети – от 0 до 450 градусов выше нуля;
  • предел температуры воздуха в районе установки – 70 градусов мороза;
  • способ фиксации – приварной или хомутовый на выбор.

Все катковые опоры направляющие, предлагаемые в нашем каталоге, – изделия собственного производства ООО «СпецНефтеМаш».

Продукция Наружный диаметр D, мм Длина катка, мм Масса, кг
Опора 219-КН-А11 219 300 17,5
Опора 219-КН-Х11 219 300 27,1
Опора 219-КН-А12 219 320 39,9
Опора 219-КН-А13 219 320 62,5
Опора 219-КН-Б12 219 320 40,8
Опора 219-КН-Б13 219 320 63,4
Опора 219-КН-Х12 219 320 49,5
Опора 219-КН-Х13 219 320 72,1
Опора 273-КН-А11 273 300 17,4
Опора 273-КН-Х11 273 300 28,8
Опора 273-КН-А12 273 320 40,9
Опора 273-КН-А13 273 320 64,8
Опора 273-КН-Б12 273 320 41,9
Опора 273-КН-Б13 273 320 65,8
Опора 273-КН-Х12 273 320 52,3
Опора 273-КН-Х13 273 320 76,2
Опора 325-КН-А11 325 300 18,1
Опора 325-КН-Х11 325 300 31,1
Опора 325-КН-А12 325 320 40,7
Опора 325-КН-А13 325 320 64,3
Опора 325-КН-Б12 325 320 41,7
Опора 325-КН-Б13 325 320 65,3
Опора 325-КН-Х12 325 320 53,7
Опора 325-КН-Х13 325 320 77,3
Опора 377-КН-А11 377 300 18,1
Опора 377-КН-Х11 377 300 32,9
Опора 377-КН-А12 377 320 40,5
Опора 377-КН-А13 377 320 64
Опора 377-КН-Б12 377 320 41,5
Опора 377-КН-Б13 377 320 65
Опора 377-КН-Х12 377 320 55,3
Опора 377-КН-Х13 377 320 78,3
Опора 426-КН-А11 426 300 19,5
Опора 426-КН-Х11 426 300 35,9
Опора 426-КН-А12 426 320 43,6
Опора 426-КН-А13 426 320 69,3
Опора 426-КН-Б12 426 320 45
Опора 426-КН-Б13 426 320 71,2
Опора 426-КН-Х12 426 320 60
Опора 426-КН-Х13 426 320 86,2
Опора 530-КН-А11 530 400 27
Опора 530-КН-Х11 530 400 55,2
Опора 530-КН-А12 530 420 60,2
Опора 530-КН-А13 530 420 91,9
Опора 530-КН-Б12 530 420 61,5
Опора 530-КН-Б13 530 420 94,6
Опора 530-КН-Х12 530 420 88,4
Опора 530-КН-Х13 530 420 120,1
Опора 630-КН-А11 630 400 26,8
Опора 630-КН-Х11 630 400 59,6
Опора 630-КН-А12 630 420 59,8
Опора 630-КН-А13 630 420 91,2
Опора 630-КН-Б12 630 420 61,5
Опора 630-КН-Б13 630 420 93,9
Опора 630-КН-Х12 630 420 92,6
Опора 630-КН-Х13 630 420 124
Опора 820-КН-А12 820 420 63,5
Опора 820-КН-А13 820 420 97,9
Опора 820-КН-Б12 820 420 67
Опора 820-КН-Б13 820 420 101,4
Опора 1020-КН-А12 1020 620 95
Опора 1020-КН-А13 1020 620 146,4
Опора 1020-КН-Б12 1020 620 104
Опора 1020-КН-Б13 1020 620 156,3
Опора 1220-КН-А12 1220 620 94,5
Опора 1220-КН-А13 1220 620 145,2
Опора 1220-КН-Б12 1220 620 104,1
Опора 1220-КН-Б13 1220 620 154,8
Опора 1420-КН-А12 1420 620 100
Опора 1420-КН-А13 1420 620 155
Опора 1420-КН-Б12 1420 620 112
Опора 1420-КН-Б13 1420 620 167

Конструкция

Конструкция опоры с направляющим катком включает три основных элемента.

  1. Плита с устанавливаемыми полухомутами или площадкой под приварку труб. От нее зависит устойчивость всего контролируемого участка трубопровода.

  2. Каток – направляющая система, которая обеспечивает достаточную подвижность секции, контролируя ее интенсивность.

  3. Блок.

Значительный вес опор КН (от 17,4 кг) повышает надежность ее установки. Материал катковой опоры направляющей для труб разного диаметра – листовой стальной прокат той же марки, что и сама секция. Элементы соединяются между собой сварным методом (сплошной шов в соответствии с требованиями ГОСТ 5264–80). Фиксация изделия на трубопроводе проводится, согласно нормативам ГОСТ 3242–79 и СНиП III–18–75.

Производство

ООО «СпецНефтеМаш» производит стальные изделия серии КН высокого качества. Предлагаем большой выбор изделий под секции самого разного диаметра.

Мы взяли на себя весь цикл от подготовки чертежей до доставки пользователю, чтобы вы могли купить готовое изделие или заказать опоры КН по минимальной цене напрямую производителю. Вся наша продукция:

  • выполняется из заготовок проверенного качества (сталь разных марок с антикоррозионным покрытием);

  • проверяется на каждом этапе производства;

  • доставляется по России и в страны СНГ;

  • сопровождается заводской гарантией;

  • соответствует как государственному стандарту, так и ОСТ 36–146–88 для катковых опор.

Заказать опоры катковые направляющие

Если вы планируете заказать изготовление или купить готовые опоры, обращайтесь к нашим инженерам. Они помогу определиться с оптимальными характеристиками конструкции, рассчитают стоимость партии, при необходимости подберут аналог, соответствующий условиям установки.

Заказы на производство опор КН разного диаметра мы принимаем как онлайн (надо заполнить короткую анкету на сайте), так и по телефону или электронной почте. Звоните по номеру 8–800–3021–565 или пишите на marketing@snmash.ru. Мы быстро откликнемся и предложим оптимальные условия сотрудничества.

Рабочие чертежи опоры КН ОСТ 36-146-88

Опора КН ОСТ 36-146-88 Чертеж

Опора КН ОСТ 36-146-88 Чертеж

Опора КН ОСТ 36-146-88 Чертеж 2

Опора КН ОСТ 36-146-88 Чертеж 2

Опора КН ОСТ 36-146-88 Размеры

Опора КН ОСТ 36-146-88 Размеры

Опора КН ОСТ 36-146-88 Размеры 2

Опора КН ОСТ 36-146-88 Размеры 2
