Опоры КП ОСТ 36-146-88
Корпусные приварные опоры (КП) для трубопроводов от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

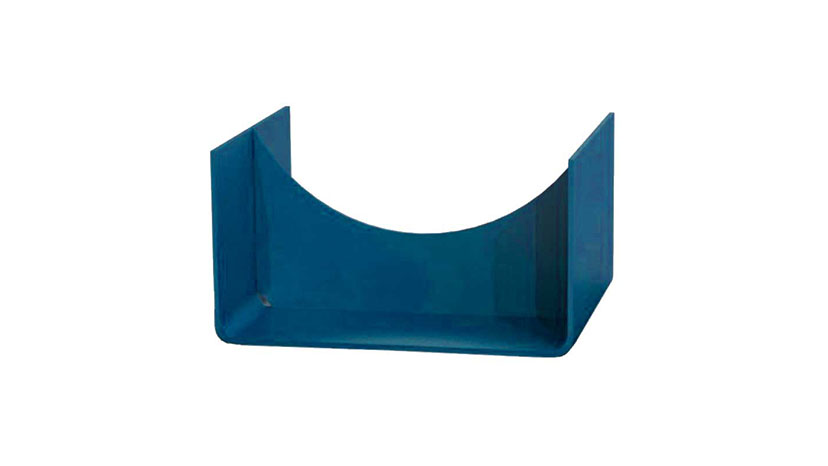

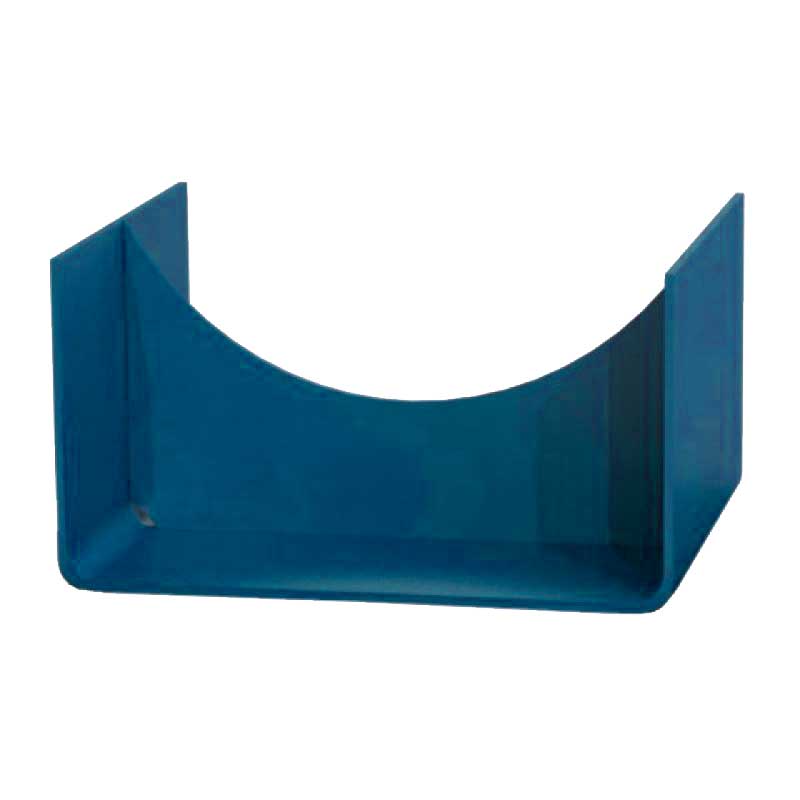

Корпусные приварные опоры (КП) для трубопроводов Фото КП - купить по выгодным ценам
Вернуться в ОСТ 36-146-88

Опоры КП ОСТ 36-146-88

Опоры КП ОСТ 36-146-88
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТП
ТХ
КП
КХ
КН
УП
ВП
ШП
ХБ
ТО
ТР

Корпусная опора приварная (КП) – металлическая конструкция, предназначенная для удержания трубы стальной трубопроводной сети от сдвигов во время монтажа. Применяется в сетях с Ду (диаметр секций) в диапазоне 57–1420 мм. Производство регламентировано государственными и отраслевыми стандартами (поэтому в описании обычно указывается приварная опора по ОСТ 36–146–88).

Условия применения

Применение приварных опор ограничено только трубопроводами на вечномерзлых и пучинистых грунтах, а также системами с хладагентами и хладоносителями. В остальных условиях монтаж приварной корпусной опоры себя оправдывает высокой надежностью и качеством фиксации устанавливаемых секций.

Корпусная опора приварная может использоваться для монтажа изолированных и неизолированных систем, выступать как подвижная или неподвижная фиксирующая установка. Ее применение возможно для запуска трубопроводов с разным диаметром, работающих под давлением до 100 кгс/кв. см (или 10 МПа) при температуре среды 0–450 градусов тепла. Монтаж оправдан практически в любом регионе РФ (температура не ниже 70 градусов мороза).

Корпусная приварная опора для трубопроводов приваривается к трубам из низколегированной или углеродистой стали. Цели ее применения:

  • удержание труб разного диаметра в положении, предписанном проектом;
  • предупреждение провисаний участков;
  • компенсация нагрузок (эффективное распределение), получаемых во время работы трубопровода.

Конструкция

Конструкция корпусной опоры приварной, как следует из названия, включает корпус и приварной блок. Корпус – прямоугольная металлическая скоба, выполненная методом сварки или штамповки (применяются специальные матрицы), усиленная 2 ребрами жесткости. На него может привариваться или не привариваться так называемая подушка (зависит от исполнения). При установке корпусной опоры приварной в сложных климатических условиях (пониженные температуры, высокая влажность) ее дополнительно обрабатывают защитным составом от коррозии.

Сварные швы и антикоррозионная обработка приварной корпусной опоры выполняются в строгом соответствии с ГОСТ 5264–80 и 3242–79 (швы), ГОСТ 9.401–79 (покрытие). Требования к конфигурации, материалу, эксплуатационным качествам задает отраслевой стандарт ОСТ 36–146–88 (если планируете заказать опоры КП, обязательно убедитесь, что они соответствуют стандартам).

Характеристики

Характеристики опоры КП зависят от будущих условий применения. Чтобы купить конструкцию, подходящую для конкретного трубопровода, полезно разобраться с ее маркировкой. Выглядит последняя следующим образом.

108–КП–А11–ОСТ 36–146–88, где:

  • 108 – диаметр трубы, которую будет фиксировать установка (108 мм);
  • КП – тип опоры;
  • А11 – исполнение;
  • ОСТ 36–146–88 в обозначениях указывает, что производство приварной корпусной опоры проводилось в соответствии с отраслевым стандартом.

В таблице ниже представлены наиболее популярные модели, которые можно купить у нас (с дифференциацией опор КП по весу, длине, высоте и другим параметрам).

Продукция Наружный диаметр D, мм Высота, мм Масса, кг Вертикальная нагрузка Н, кгс
Опора 57-КП-А11 57 100 1,3 2,5
Опора 57-КП-А12 57 100 2,6 2,5
Опора 57-КП-А21 57 150 1,8 2,5
Опора 57-КП-А22 57 150 3,6 2,5
Опора 76-КП-А11 76 100 1,3 3
Опора 76-КП-А12 76 100 2,5 3
Опора 76-КП-А21 76 150 1,8 3
Опора 76-КП-А22 76 150 3,5 3
Опора 89-КП-А11 89 100 1,2 5
Опора 89-КП-А12 89 100 2,5 5
Опора 89-КП-А21 89 150 1,7 5
Опора 89-КП-А22 89 150 3,5 5
Опора 108-КП-А11 108 100 1,5 6
Опора 108-КП-А12 108 100 3 6
Опора 108-КП-А21 108 150 2,1 6
Опора 108-КП-А22 108 150 4,2 6
Опора 133-КП-А11 133 100 1,5 8
Опора 133-КП-А12 133 100 3 8
Опора 133-КП-А21 133 150 2 8
Опора 133-КП-А22 133 150 4,1 8
Опора 159-КП-А11 159 100 1,5 10
Опора 159-КП-А12 159 100 3 10
Опора 159-КП-А21 159 150 2 10
Опора 159-КП-А22 159 150 4,1 10
Опора 219-КП-А11 219 100 2,7 25
Опора 219-КП-А12 219 100 6,1 25
Опора 219-КП-А13 219 100 11 25
Опора 219-КП-Б12 219 104 7 25
Опора 219-КП-Б13 219 104 11,9 25
Опора 219-КП-А21 219 150 3,4 25
Опора 219-КП-А22 219 150 7,3 25
Опора 219-КП-А23 219 150 13,3 25
Опора 219-КП-Б22 219 154 8,2 25
Опора 219-КП-Б23 219 154 14,2 25
Опора 273-КП-А11 273 100 2,6 25
Опора 273-КП-А12 273 100 7,1 40
Опора 273-КП-А13 273 100 13,3 40
Опора 273-КП-Б12 273 100 8,1 40
Опора 273-КП-Б13 273 100 14,3 40
Опора 273-КП-А21 273 150 3,2 25
Опора 273-КП-А22 273 150 9 40
Опора 273-КП-А23 273 150 16,6 40
Опора 273-КП-Б22 273 150 10 40
Опора 273-КП-Б23 273 150 17,6 40
Опора 325-КП-А11 325 100 3,3 50
Опора 325-КП-А12 325 100 6,9 70
Опора 325-КП-А13 325 100 12,8 70
Опора 325-КП-Б12 325 100 7,9 70
Опора 325-КП-Б13 325 100 13,8 70
Опора 325-КП-А21 325 150 4,2 50
Опора 325-КП-А22 325 150 8,7 70
Опора 325-КП-А23 325 150 16,2 70
Опора 325-КП-Б22 325 150 9,7 70
Опора 325-КП-Б23 325 150 17,2 70
Опора 377-КП-А11 377 100 3,2 50
Опора 377-КП-А12 377 100 6,7 70
Опора 377-КП-А13 377 100 12,5 70
Опора 377-КП-Б12 377 100 7,7 70
Опора 377-КП-Б13 377 100 13,5 70
Опора 377-КП-А21 377 150 4,1 50
Опора 377-КП-А22 377 150 8,6 70
Опора 377-КП-А23 377 150 15,7 70
Опора 377-КП-Б22 377 150 9,6 70
Опора 377-КП-Б23 377 150 16,7 70
Опора 426-КП-А11 426 100 4,6 60
Опора 426-КП-А12 426 100 9,8 80
Опора 426-КП-А13 426 100 18,3 80
Опора 426-КП-Б12 426 100 11,2 80
Опора 426-КП-Б13 426 100 19,7 80
Опора 426-КП-А21 426 150 6,1 60
Опора 426-КП-А22 426 150 12,5 80
Опора 426-КП-А23 426 150 23,2 80
Опора 426-КП-Б22 426 150 13,9 80
Опора 426-КП-Б23 426 150 24,6 80
Опора 530-КП-А11 530 100 6,3 80
Опора 530-КП-А12 530 100 13,7 120
Опора 530-КП-А13 530 100 25,1 120
Опора 530-КП-Б12 530 100 16,4 120
Опора 530-КП-Б13 530 100 27,8 120
Опора 530-КП-А21 530 150 8 80
Опора 530-КП-А22 530 150 17,1 120
Опора 530-КП-А23 530 150 30,9 120
Опора 530-КП-Б22 530 150 19,8 120
Опора 530-КП-Б23 530 150 33,6 120
Опора 630-КП-А11 630 100 6,2 80
Опора 630-КП-А12 630 100 13,3 80
Опора 630-КП-А13 630 100 24,4 120
Опора 630-КП-Б12 630 100 16 120
Опора 630-КП-Б13 630 100 27,1 120
Опора 630-КП-А21 630 150 7,9 80
Опора 630-КП-А22 630 150 16,6 120
Опора 630-КП-А23 630 150 30,2 120
Опора 630-КП-Б22 630 150 19,3 120
Опора 630-КП-Б23 630 150 32,9 120
Опора 820-КП-А12 820 100 17 200
Опора 820-КП-А13 820 100 31,1 200
Опора 820-КП-Б12 820 100 20,5 200
Опора 820-КП-Б13 820 100 34,6 200
Опора 820-КП-А22 820 100 21,3 200
Опора 820-КП-А23 820 150 38,8 200
Опора 820-КП-Б22 820 150 24,8 200
Опора 820-КП-Б23 820 150 42,3 200
Опора 1020-КП-А12 1020 100 27,6 340
Опора 1020-КП-А13 1020 100 49,3 340
Опора 1020-КП-Б12 1020 100 37,3 340
Опора 1020-КП-Б13 1020 100 59 340
Опора 1020-КП-А22 1020 150 33,3 340
Опора 1020-КП-А23 1020 150 59 340
Опора 1020-КП-Б22 1020 150 43 340
Опора 1020-КП-Б23 1020 150 68,7 340
Опора 1220-КП-А12 1220 100 26,8 400
Опора 1220-КП-А13 1220 100 47,9 400
Опора 1220-КП-Б12 1220 100 36,4 400
Опора 1220-КП-Б13 1220 100 57,5 400
Опора 1220-КП-А22 1220 150 32,5 400
Опора 1220-КП-А23 1220 150 57,6 400
Опора 1220-КП-Б22 1220 150 42,1 400
Опора 1220-КП-Б23 1220 150 67,2 400
Опора 1420-КП-А12 1420 100 32,5 450
Опора 1420-КП-А13 1420 100 58,2 450
Опора 1420-КП-Б12 1420 100 44,3 450
Опора 1420-КП-Б13 1420 100 70 450
Опора 1420-КП-А22 1420 150 39,5 450
Опора 1420-КП-А23 1420 150 70,3 450
Опора 1420-КП-Б22 1420 150 51,3 450
Опора 1420-КП-Б23 1420 150 82,1 450

Производство

В производстве опор КП применяют низколегированные, углеродистые, нержавеющие или легированные стали разных марок. Их выбор зависит от планов по эксплуатации (Ст3кп оправдана при температурах до 30 градусов мороза, 10Г2 – до -10).

Перед тем как заказать опоры КП, стоит уточнить, подходит ли его материал для использования в конкретных климатических условиях. ООО «СпецНефтеМаш» применяет в изготовлении приварных опор самые разные материалы – стандартные (Ст3, Ст20 или 09Г2С) и нестандартные. У нас можно заказать конструкции под индивидуальные требования или купить готовые изделия высокого качества по цене производителя. В работу идут только заготовки, прошедшие предварительный контроль, то есть не имеющие:

  • так называемых раковин;
  • накатов;
  • пузырения;
  • задиров;
  • трещин;
  • острых краев.

Заказать опоры КП

ООО «СпецНефтеМаш» осуществляет производство корпусных опор приварных высокого качества и предоставляет гарантию на всю свою продукцию (полное документальное сопровождение, включая паспорт, инструкции по установке, сертификаты). У нас вы можете купить опоры КП по оптимизированной цене с доставкой в любой город РФ или ближнее зарубежье. Для этого заполните короткую форму заявки прямо на сайте (мы сами с вами свяжемся) или сразу звоните по номеру 8–800–3021–565. Заявки также принимаются на email marketing@snmash.ru.

Если вам нужна консультация, смело обращайтесь к нашим менеджерам. За многие годы работы они помогли выбрать приварные изделия десяткам предприятий. Здесь вам предложат подходящий вариант опорной системы на заданный диаметр труб трубопровода или адекватную альтернативу в другом классе опорных конструкций.

Рабочие чертежи опоры КП ОСТ 36-146-88

Опора КП ОСТ 36-146-88 Чертеж

Опора КП ОСТ 36-146-88 Чертеж

Опора КП ОСТ 36-146-88 Чертеж 2

Опора КП ОСТ 36-146-88 Чертеж 2

Опора КП ОСТ 36-146-88 Чертеж 3

Опора КП ОСТ 36-146-88 Чертеж 3

Опора КП ОСТ 36-146-88 Размеры

Опора КП ОСТ 36-146-88 Размеры

Опора КП ОСТ 36-146-88 Размеры 2

Опора КП ОСТ 36-146-88 Размеры 2

Опора КП ОСТ 36-146-88 Размеры 3

Опора КП ОСТ 36-146-88 Размеры 3
