Опоры ТО ОСТ 36-146-88

ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
от 18 до 159 мм
в соответствии с ГОСТ, ОСТ
от 5 рабочих дней
качества на продукцию
и скидки на объемы
на всех этапах производства
ООО НПО "Спецнефтемаш"
Другие опоры данной серии:
Трубчатые опоры изогнутых отводов (коротко – серия ТО) – функциональные металлоконструкции, предназначенные для удержания секций технологических стальных трубопроводов. Изготавливаются в соответствии с отраслевым стандартом (ОСТ 36–146–88). В ООО «СпецНефтеМаш» можно как купить модели стандартного типа, так и заказать изделия серии под ваши параметры.
Применение
Применение трубчатых опор крутоизогнутых оправдано в целях:
- компенсации негативных воздействий извне на трубопроводы разных диаметров;
- гашения вибраций;
- нивелирования нагрузок во время работы изогнутых сетей (как вертикальных, так и горизонтальных);
- предупреждения температурных деформаций;
- профилактики провисаний и дефектов при активной эксплуатации магистралей.
Трубчатые опоры крутоизогнутые актуальны на поворотных участках трубопроводов различного назначения и конфигураций. Ограничения по их применению определяются только эксплуатационными характеристиками опор ТО.
Характеристики крутоизогнутых опор
В каталоге ООО «СпецНефтеМаш» представлен большой модельный ряд различных опор ТО по весу, материалу исполнения, конфигурации, диаметру фиксируемых труб. Основные требования, предъявляемые к трубопроводам, которые крепятся на такие фиксаторы:
- рабочее давление (Pу) – до 10 МПа (или 100 кгс/кв. см);
- диаметр труб (крутоизогнутого отвода) – от 57 до 630 мм;
- температурный режим внутри магистрали – от 0 до 450 градусов выше нуля;
- температура воздуха в месте применения трубчатых опор крутоизогнутых трубопроводов – до 70 градусов ниже нуля;
- материал исполнения – сталь (предпочтительно та же, что и у трубопровода).
На все изделия нашего изготовления идет годовая гарантия от производителя. Купить опоры ТО можно с доставкой в любой из городов (по России и в страны СНГ).
Продукция | Наружный диаметр D, мм | Высота, мм | Масса, кг | Вертикальная нагрузка Н, кгс |
---|---|---|---|---|
Опора 57-ТО-А1 | 57 | 100 | 1,2 | 1 |
Опора 57-ТО-А2 | 57 | 150 | 1,4 | 1 |
Опора 76-ТО-А1 | 76 | 100 | 1,5 | 2 |
Опора 76-ТО-А2 | 76 | 150 | 1,8 | 2 |
Опора 89-ТО-А1 | 89 | 100 | 2,2 | 2,5 |
Опора 89-ТО-А2 | 89 | 150 | 2,6 | 2,5 |
Опора 108-ТО-А1 | 108 | 100 | 2,3 | 3 |
Опора 108-ТО-А2 | 108 | 150 | 2,6 | 3 |
Опора 133-ТО-А1 | 133 | 100 | 4,2 | 6 |
Опора 133-ТО-А2 | 133 | 150 | 4,8 | 6 |
Опора 159-ТО-А1 | 159 | 100 | 4,3 | 8 |
Опора 159-ТО-А2 | 159 | 150 | 4,9 | 8 |
Опора 219-ТО-А1 | 219 | 100 | 10,3 | 20 |
Опора 219-ТО-А2 | 219 | 150 | 11,6 | 20 |
Опора 273-ТО-А1 | 273 | 100 | 11,5 | 20 |
Опора 273-ТО-А2 | 273 | 150 | 12,8 | 20 |
Опора 325-ТО-А1 | 325 | 100 | 20,1 | 25 |
Опора 325-ТО-А2 | 325 | 150 | 22 | 25 |
Опора 377-ТО-А1 | 377 | 100 | 34,4 | 35 |
Опора 377-ТО-А2 | 377 | 150 | 37,4 | 35 |
Опора 426-ТО-А1 | 426 | 100 | 35,9 | 35 |
Опора 426-ТО-А2 | 426 | 150 | 38,9 | 35 |
Опора 530-ТО-А1 | 530 | 100 | 47,3 | 40 |
Опора 530-ТО-А2 | 530 | 150 | 50,9 | 40 |
Опора 630-ТО-А1 | 630 | 100 | 86,8 | 70 |
Опора 630-ТО-А2 | 630 | 150 | 92,7 | 70 |
Конструкция

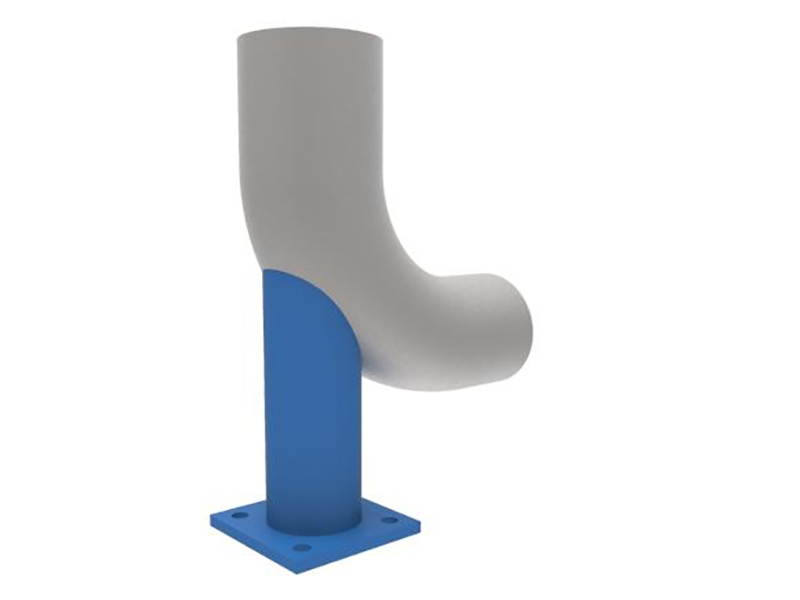

Трубчатая опора крутоизогнутая по ОСТ 36–146–88 представляет собой стальное основание, на которое наваривается кусок трубы с торцом, обрезанным под углом. Диаметр трубы определяется присоединительным диаметром удерживаемой конструкции (изогнутого колена). Сама конструкция изделия обеспечивает не только надежную фиксацию изогнутых трубопроводов, но и сохранность их оболочки.
Конструктивные преимущества трубчатых опор:
- надежность и долговечность благодаря антикоррозионному покрытию стали;
- прочность сварного шва (выполняется по ГОСТ), выполненного с заданным показателем электродов;
- устойчивость даже при серьезных нагрузках благодаря качественному исполнению основания (при необходимости в нем предусматриваются отверстия).
Изготовление
В производстве опор ТО мы используем различные марки стали (нержавеющей, легированной, углеродистой). Все наши изделия строго соответствуют отраслевому стандарту (исполнение, нагрузки, конфигурация), ГОСТ (сварной шов) и чертежам (ТУ). Процесс производства сопровождается контролем качества на каждом уровне:
- стальные заготовки для изготовления трубчатых опор крутоизогнутых проверяются перед началом работ (без задиров, трещин, сколов, каких-либо дефектов);
- на каждом этапе производства проводится визуальный осмотр и контроль соответствия требованиям ОСТ;
- по завершении все опоры крутоизогнутых отводов проходят испытания на прочность, герметичность швов, устойчивость, надежность фиксации, соответствие размерам (включая диаметр).
Заказать трубчатые опоры крутоизогнутых отводов
Чтобы заказать опоры ТО под ваши требования, звоните нам прямо сейчас (8–800–3021–565) или пишите на электронный адрес marketing@snmash.ru. Если есть вопросы по продукции, обязательно обращайтесь в отдел продаж – здесь вас проконсультируют опытные инженеры, которые постоянно принимают участие в производственном процессе и хорошо разбираются в требованиях, предъявляемых к опорным конструкциям.
Заявки на производство и доставку изделий принимаются онлайн (вы можете купить или заказать нужную модель, воспользовавшись формой обратной связи на сайте). Что мы гарантируем:
- цену производителя;
- точное соответствие заявленным размерам;
- полное документальное сопровождение (паспорт, сертификаты);
- максимальную прочность, надежность, износостойкость наших изделий;
- оптимальный вес изделий и точное попадание в диаметр колена.
При необходимости предложим купить разные варианты опорных систем, оптимально подходящих под ваши условия установки на выбор.
