Опоры Т6 (серия 4.903-10 выпуск 4)
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
от 18 до 159 мм
в соответствии с ГОСТ, ОСТ
от 5 рабочих дней
качества на продукцию
и скидки на объемы
на всех этапах производства
ООО НПО "Спецнефтемаш"
Другие опоры данной серии:
Усиленные стальные опоры Т6 — металлические изделия двухупорного типа, имеющие простую и надежную конструкцию. Они предназначены для снижения нагрузок на трубопроводные магистрали технологического назначения. Опоры серии 4.903-10 совместимы с линейными коммуникациями с диаметром по внешнему контуру в диапазоне 108-1420 мм, эксплуатируемыми при температуре среды не более +440 градусов по Цельсию.
Применение опор Т6
Лобовые стальные опоры Т6 серии 4.903-10 выпуск 4 относятся к категории усиленных конструктивных элементов, применяемых на трубопроводах магистрального и локального типа. Их основное назначение заключается в надежной фиксации укладываемых трасс, препятствовании смещению в горизонтальной, вертикальной плоскости. Неподвижные опоры Т6 снижают вибрационное воздействие на трубу, компенсируют ее изменения, связанные с тепловым расширением веществ. С их помощью удается добиться безаварийной транспортировки различных газо- нефтепродуктов под давлением, предотвратить провисание отдельных участков из-за осадки подвижных креплений.
Монтаж изделий возможен как в надземном варианте, так и с размещением под землей. Получить больше информации о сферах применения и назначении продукции вы можете, связавшись с нашими специалистами.
Конструкция опор Т6

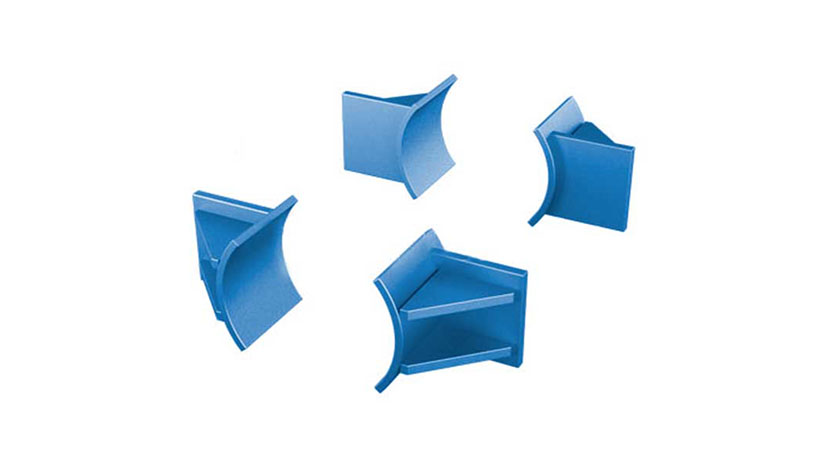

Серия 4.903-10 включает в себя усиленные опоры Т6, состоящие из двух упоров, сваренных вместе, подушки, защитного листа и прокладки. Конструкция рассчитана на эксплуатацию под большими нагрузками без деформации и осадки, обеспечивает безопасность и стабильность фиксации трубопровода. При создании лобовых опор Т6 допускается использование следующих марок стали:
- 09Г2С;
- 3сп5;
- ст.10, 20.
Для увеличения антикоррозионных свойств металла, на готовые упорные элементы наносится состав ВДЛА-1222Р или аналогичные ему химические средства защиты. Они позволяют снизить негативное влияние внешних факторов, способных повлечь разрушение стали.
Производство
ООО НПО «Спецнефтемаш» выполняет производство опор Т6 по стандарту ГОСТ 94-67-60, с применением электродов типа Э42 и сварки. При монтаже двухупорных элементов применяются временные прокладки из стали 0,5-1 см толщиной, устанавливающиеся в зазор между краем трубы и нижней частью несущей балки. Они удаляются после осадки подвижных опорных элементов в магистрали.
При производстве применяется только сырье, прошедшее сертификацию, входной контроль. Готовые изделия подвергаются визуальному осмотру, проверяются на соответствие заявленным механическим параметрам и требованиям ГОСТ. Поставка производится комплектно, в соответствии с имеющимися рабочими чертежами. При соблюдении условий хранения и монтажа гарантийный срок на изделия составляет 24 месяца.
Технические характеристики
Двухупорные опоры Т6 должны соответствовать установленным для них техническим характеристикам. Действующие типоразмеры предусматривают классификацию изделий от Т6.01 до Т6.33. Размерный диапазон совместимых трубопроводов: 108-1420 мм в диаметре. Масса опоры Т6 составляет от 5,2 до 205,8 кг.
| Обозначение | Трубопровод | Тип | Габарит H, мм | Ширина упора B, мм | Длина упора l*, мм | Ширина паронитовой прокладки L, мм | Масса, кг | |
| Dн, мм | S, мм | |||||||
| Т6.01 | 108 | 4 | I-IV | 238 | 70 | 115 | 170 | 5,2 |
| Т6.02 | 133 | 4 | I-IV | 268 | 80 | 115 | 180 | 5,6 |
| Т6.03 | 159 | 4,5 | I-IV | 328 | 90 | 117 | 190 | 7,8 |
| Т6.04 | 194 | 5 | I-IV | 372 | 100 | 117 | 200 | 9,2 |
| Т6.05 | 219 | 6; 7 | I-IV | 432 | 120 | 137 | 228 | 14,4 |
| Т6.06 | 273 | 7; 8 | I-IV | 492 | 120 | 137 | 228 | 14,1 |
| Т6.07 | 325 | 7; 8 | I-IV | 542 | 120 | 167 | 228 | 16,5 |
| Т6.08 | 377 | 9 | I-IV | 596 | 140 | 167 | 240 | 20,8 |
| Т6.09 | 426 | 7; 9 | I-IV | 676 | 160 | 200 | 260 | 35,2 |
| Т6.10 | 480 | 7; 8 | I-IV | 736 | 180 | 200 | 280 | 37,0 |
| Т6.11 | 530 | 7; 8; 9 | I-IV | 786 | 200 | 230 | 300 | 43,7 |
| Т6.12 | 630 | 7; 9; 10; 11 | I-IV | 890 | 240 | 230 | 340 | 52,0 |
| Т6.13 | 720 | 8; 10; 11; 12 | I-IV | 980 | 280 | 270 | 380 | 64,8 |
| Т6.14 | 820 | 8; 9; 10; 12 | I-IV | 1080 | 300 | 270 | 400 | 67,3 |
| Т6.15 | 920 | 8; 9; 10; 12 | I-IV | 1184 | 320 | 270 | 420 | 77,8 |
| Т6.16 | 1020 | 9; 10; 11; 12; 14 | I-IV | 1284 | 360 | 290 | 460 | 89,6 |
| Т6.17 | 1220 | 9; 11; 12; 14 | I-IV | 1504 | 400 | 340 | 500 | 113,3 |
| Т6.18 | 1420 | 10; 14 | I-IV | 1704 | 500 | 340 | 600 | 135,8 |
| Т6.19 | 194 | 5 | V-VIII | 372 | 100 | 117 | 200 | 11,8 |
| Т6.20 | 219 | 6; 7 | V-VIII | 432 | 120 | 137 | 228 | 17,6 |
| Т6.21 | 273 | 7; 8 | V-VIII | 492 | 120 | 137 | 228 | 17,3 |
| Т6.22 | 325 | 7; 8 | V-VIII | 542 | 120 | 167 | 228 | 20,8 |
| Т6.23 | 377 | 9 | V-VIII | 596 | 140 | 167 | 240 | 27,5 |
| Т6.24 | 426 | 7; 9 | V-VIII | 676 | 160 | 200 | 260 | 44,2 |
| Т6.25 | 480 | 7; 8 | V-VIII | 736 | 180 | 200 | 280 | 47,1 |
| Т6.26 | 530 | 7; 8; 9 | V-VIII | 786 | 200 | 230 | 300 | 56,7 |
| Т6.27 | 630 | 7; 9; 10; 11 | V-VIII | 890 | 240 | 230 | 340 | 71,1 |
| Т6.28 | 720 | 8; 10; 11; 12 | V-VIII | 980 | 280 | 270 | 380 | 90,6 |
| Т6.29 | 820 | 8; 9; 10; 12 | V-VIII | 1080 | 300 | 270 | 400 | 94,6 |
| Т6.30 | 920 | 8; 9; 10; 12 | V-VIII | 1184 | 320 | 270 | 420 | 112,2 |
| Т6.31 | 1020 | 9; 10; 11; 12; 14 | V-VIII | 1284 | 360 | 290 | 460 | 132,2 |
| Т6.32 | 1220 | 9; 11; 12; 14 | V-VIII | 1504 | 400 | 340 | 500 | 169,3 |
| Т6.33 | 1420 | 10; 14 | V-VIII | 1704 | 500 | 340 | 600 | 205,8 |
Заказать опоры Т6
ООО НПО «Спецнефтемаш» предлагает своим клиентам заказать опоры Т6 напрямую от производителя. Мы предоставляем привлекательные условия, обеспечиваем оперативное выполнение заявок. Средний срок производства составляет 7-15 дней, более точную информацию об этом можно получить, связавшись с менеджером по номеру: 8-800-3021-565, по адресу электронной почты: marketing@snmash.ru или отправив заявку через форму на сайте.
Мы предлагаем купить лобовые опоры Т6 в любых желаемых типоразмерах, стандартизированных требованиями ГОСТ. Вся продукция отправляется заказчику с обязательной сертификацией, проходит контроль качества на производстве.
