Опоры Т20 (серия 4.903-10 выпуск 5)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://boguchar.snmash.ru/production/opory-truboprovodov/seriya-4-903-10-vypusk-5/opory-t20.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры Т20 (серия 4.903-10 выпуск 5). Заказать в Богучаре от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры Т20 (серия 4.903-10 выпуск 5)
Опоры Т20 (серия 4.903-10 выпуск 5). Заказать в Богучаре от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

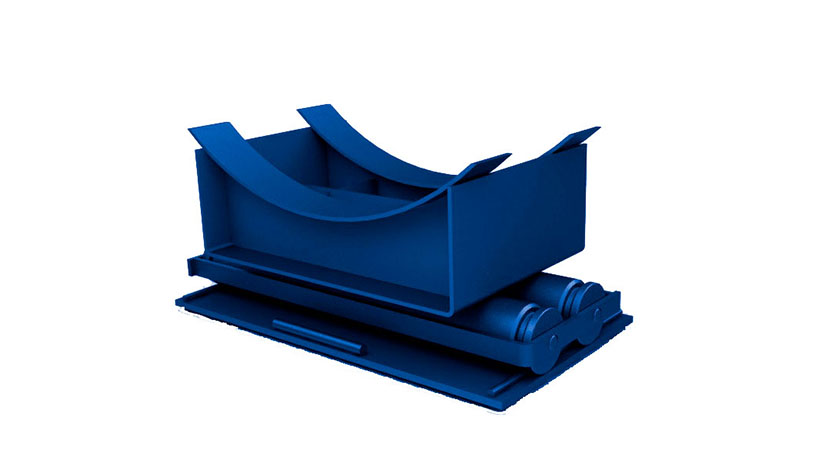

Опоры Т20 (серия 4.903-10 выпуск 5). Заказать в Богучаре Фото Т20 - купить по выгодным ценам
Вернуться в Опоры серии 4.903-10 выпуск 5

Опоры Т20 (серия 4.903-10 выпуск 5)

Опоры Т20 (серия 4.903-10 выпуск 5)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

Т13
Т14
Т15
Т16
Т17
Т18
Т19
Т20
Т21
Т43

Опора Т20 – это конструктивный элемент, предназначенный для удержания труб в проектном положении. Они позволяют сохранить целостность трубопровода и защищают его от сгибов. Часто этот тип опор необходим на тех участках, где предполагаются сильные сдвиги труб.

Эксплуатация опоры Т20

Двухкатковые опоры Т20 серии 4.903-10 выпуск 5 считаются одними из лучших для монтажа промышленных трубопроводов. Подвижные элементы при установке на трубопровод обеспечивают большое количество полезных функций:

  • удержания трубопровода в горизонтальном или вертикальном положении;
  • защита от провисания;
  • распределение нагрузки при эксплуатации;
  • компенсация сдвига;
  • гашение вибрации.

Применяются опоры серии 4.903-10 для наземных теплосетевых и водопроводных трубопроводов диаметром от 720 до 1420. Выдерживают температуру от 0o до +440o C. Выбирая нашу компании, вы сможете купить опоры Т20 высокого качества. Мы изготавливаем продукцию в соответствии с техническими стандартами. У нас имеется большой выбор арматуры под любые запросы.

Детали опоры

Металлоконструкция изготавливается в соответствии с разработанными и утвержденными чертежами подвижных опор Т20. Они имеют простую конструкцию:

  • корпус в форме буквы «П»;
  • две подложки (подушки), которые оберегают трубу от преждевременного истирания;
  • два катка;
  • пластину, которая является основанием.

Производство ведется в соответствии со стандартами по ГОСТ 5264-80 электродами типа Э46 или их аналогами. Все детали изготавливаются из стали марок 3сп5, ст.10,20 и 09г2с.

Скрепление материалов между собой проводится путем сварки. Основание скользящих опор Т20 имеет дополнительные ребра жесткости, что позволяет сделать его более прочным. Поверхность покрывается антикоррозийным составом ВДЛА-1222Р или его аналогом.

Технические характеристики

Подвижные опоры серии 4.903-10 являются максимально эффективными, так как дают возможность перемещаться трубопроводу под действием различных факторов. Элементы позволяют трубам совершать катковые движения, вызванные тепловыми деформациями в определенных характеристиками пределах. Выдерживаемые нагрузки составляют от 1 до 30 тонн, тогда как масса опоры Т20 равна всего 218,22 кг.

Поверхность готовых изделий не имеет трещин, брызг от сварки и прочих дефектов. Арматура проходит тщательный осмотр и проверку в ходе различных испытаний.

Где производятся опоры

Наша компания располагает собственной производственной базой, оснащенной современным оборудованием. Мы используем только качественное сертифицированное сырье. Гарантируем соответствие опорных конструкций, в том числе и двухкатковых опор Т20, требованиям настоящего стандарта при соблюдении потребителем правил монтажа и хранения.

На все опоры предоставляется паспорт качества и сертификаты на используемые материалы (по запросу). Сроки изготовления зависят от загруженности, подробности вы можете уточнить у нашего консультанта. Гарантийный срок эксплуатации составляет 24 месяца со дня получения изделия.

Технические характеристики

Обозначе­ние Диаметр Dн, мм Вер­ти­каль­ная нагруз­ка, кгс Пе­ре­ме­щение Δmax, мм Вы­со­та H, мм Ши­рина B, мм Ши­рина опор­ной пли­ты B1, мм Длина L1, мм Длина опор­ной пли­ты L, мм Масса, кг
Т20.01 720 18000 200 200 660 500 340 360 117,49
Т20.02 720 18000 800 200 660 500 680 640 151,15
Т20.03 820 18000 200 200 660 500 340 360 116,63
Т20.04 820 18000 800 200 660 500 680 640 149,99
Т20.05 920 22000 200 200 660 500 340 360 124,69
Т20.06 920 22000 800 200 660 500 680 640 162,52
Т20.07 1020 30000 200 200 860 700 340 360 167,79
Т20.08 1020 30000 800 200 860 700 680 640 217,28
Т20.09 1220 40000 200 200 860 700 340 360 169,53
Т20.10 1220 30000 800 200 860 700 680 640 218,22
Т20.11 1420 50000 200 200 860 700 340 360 180,07
Т20.12 1420 30000 800 200 860 700 680 640 234,90

Как заказать опоры Т20

На сайте вы можете заказать опоры Т20 высокого качества. К товару прилагаются все необходимые документы. Цена зависит от размера опоры.

Наши изделия проходят сертификацию и поэтапный контроль. Производство опор Т20 соответствует отраслевым и государственным стандартам.

Наши профессиональные консультанты расскажут о выгодных условиях покупки, доставке, сроках и возможности оплаты, а также дадут подробную консультацию о товаре.

Приобрести продукцию можно по телефону 8-800-3021-565 и электронной почте marketing@snmash.ru. Кроме того, доступна онлайн-форма отправки заявок.
