Опоры Т21 (серия 4.903-10 выпуск 5)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://boguchar.snmash.ru/production/opory-truboprovodov/seriya-4-903-10-vypusk-5/opory-t21.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры Т21 (серия 4.903-10 выпуск 5). Заказать в Богучаре от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры Т21 (серия 4.903-10 выпуск 5)
Опоры Т21 (серия 4.903-10 выпуск 5). Заказать в Богучаре от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

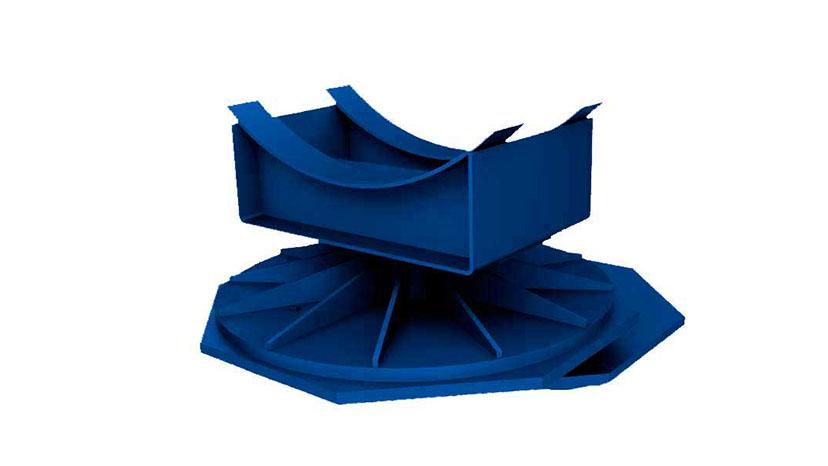

Опоры Т21 (серия 4.903-10 выпуск 5). Заказать в Богучаре Фото Т21 - купить по выгодным ценам
Вернуться в Опоры серии 4.903-10 выпуск 5

Опоры Т21 (серия 4.903-10 выпуск 5)

Опоры Т21 (серия 4.903-10 выпуск 5)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

Т13
Т14
Т15
Т16
Т17
Т18
Т19
Т20
Т21
Т43

Наша компания производит опоры Т21 шарикового типа. Конструкции этого вида используются при прокладке трубопровода в надземной части. Основное назначение заключается в поглощении вибраций и сохранении устойчивости и первоначального положения конструкции, особенно при боковых и осевых перемещениях. Опоры подвижные Т21 являются незаменимым элементом при прокладке трубопроводов на аварийных участках.

Применение опор Т21

Опоры Т21 серии 4.903-10 выпуск 5 созданы специально для того, чтобы компенсировать сдвиги горизонтальных и вертикальных нагрузок трубопроводов.

Шариковые скользящие опоры Т21 активно применяются в самых разных отраслях. С их помощью удается снизить вероятность возникновения аварийных ситуаций на сложных участках трубопроводов. Элементу под силу справиться с нагрузкой, которую оказывают сторонние факторы. Это касается и горизонтальной, и вертикальной направленности. С помощью таких опор серии 4.903-10 можно стабилизировать трубу и оградить ее от вибраций, обеспечить устойчивость и стабильную службу на протяжении длительного срока.

Изделия подходят для трубопроводов, диаметр которых составляет 194-1420 мм при температуре рабочих сред, достигающей + 440°С. Предполагается монтаж для трубопроводов наземной прокладки на теплосети и водоводы.

Конструкция опор Т21

Конструкция шариковых опор Т21 имеет сложную структуру и включает в себя несколько деталей. К широкой части основания с помощью ребер жесткости прикреплена подложка. Она выступает в роли элемента крепления, соединяющегося с трубопроводом.

Характеристики:

  • Опоры серии 4.903-10 подходят для труб от 194 до 1420 мм.
  • Масса опоры Т21 выдерживает предельную вертикальную рабочую нагрузку до 45000 кгс.
  • Температура содержимого трубопровода может достигать +440°C.
  • Рабочее давление допускается до 64 кгс/кв.см.
  • Максимальный показатель по тепловому перемещению – 400 мм.

Изделия характеризуются повышенной устойчивость, они способны сохранять первоначальные характеристики на протяжении всего срока службы.

Устройство опоры позволяет применять ее с разными видами труб, в том числе и с теми, которые имеют изоляционный слой. В местах контакта опоры и изоляции не возникает трения, которое негативно влияет на сохранность всего слоя.

Производство опор Т21

Наша компания располагает собственным производством. Рабочий цех оборудован современными и точными станками. Процесс изготовления находится под полным контролем от начала и до конца, а качество продукции проверяется экспертами.

Для производства опор Т21 используется сталь высших марок, как того требует стандарт, принятый в отрасли.

Наша компания предоставляет гарантию на конструкцию в течение 24 месяца. Она вступает в силу с момента приобретения конструкции покупателем.

Технические характеристики

Обозначение Диаметр Dн, мм Верти­кальная нагрузка, кгс Пере­мещение Δmax, мм Вы­сота H, мм Вы­сота H1, мм Вы­сота H2, мм Длина L, мм Длина опор­ной плиты L1, мм Масса, кг
Т21.01 194 2200 200 350 150 250 660 560 112,06
Т21.02 194 2200 400 350 150 250 1000 700 62,66
Т21.03 219 2200 200 360 150 250 660 560 111,86
Т21.04 219 2200 400 360 150 250 1000 700 162,46
Т21.05 273 2200 200 390 150 250 660 560 111,40
Т21.06 273 2200 400 390 150 250 1000 700 162,00
Т21.07 325 7000 200 415 150 250 660 560 115,60
Т21.08 325 7000 400 415 150 250 1000 700 166,20
Т21.09 377 7000 200 440 150 250 660 560 115,18
Т21.10 377 7000 400 440 150 250 1000 700 165,78
Т21.11 426 7000 200 465 150 250 660 560 114,55
Т21.12 426 7000 400 465 150 250 1000 700 165,15
Т21.13 480 12500 200 540 200 300 660 560 154,67
Т21.14 480 12500 400 540 200 300 900 700 241,94
Т21.15 530 12500 200 565 200 300 660 560 154,07
Т21.16 530 12500 400 565 200 300 900 700 241,34
Т21.17 630 12500 200 615 200 300 660 560 153,48
Т21.18 630 12500 400 615 200 300 900 700 240,75
Т21.19 720 7000 200 610 150 250 660 560 138,58
Т21.20 720 7000 400 610 150 250 900 700 189,18
Т21.21 720 16200 200 560 200 300 800 700 274,28
Т21.22 720 16200 400 560 200 300 1000 800 330,88
Т21.23 820 10300 200 710 200 300 660 560 169,43
Т21.24 820 10300 400 710 200 300 900 700 256,70
Т21.25 820 21300 200 710 200 300 800 700 273,40
Т21.26 820 21300 400 710 200 300 1000 800 329,80
Т21.27 920 12300 200 760 200 300 660 560 176,72
Т21.28 920 12300 400 760 200 300 900 700 263,99
Т21.29 920 27500 200 760 200 300 800 850 451,78
Т21.30 920 27500 400 760 200 300 1000 950 534,48
Т21.31 1020 16200 200 810 200 300 660 700 299,18
Т21.32 1020 16200 400 810 200 300 900 800 356,58
Т21.33 1020 36100 200 810 200 300 800 850 470,27
Т21.34 1020 36100 400 810 200 300 1000 950 552,87
Т21.35 1220 21300 200 910 200 300 660 700 301,02
Т21.36 1220 21300 400 910 200 300 900 800 357,42
Т21.37 1220 45000 200 910 200 300 800 850 472,12
Т21.38 1220 45000 400 910 200 300 1000 950 554,71
Т21.39 1420 21300 200 1010 200 300 660 700 311,09
Т21.40 1420 21300 400 1010 200 300 900 800 367,49
Т21.41 1420 45000 200 1010 200 300 800 850 482,18
Т21.42 1420 45000 400 1010 200 300 1000 950 564,78

Как заказать опоры Т21

Чтобы заказать опоры Т21, необходимо связаться с нашими менеджерами. Доступен многоканальный телефон 8-800-3021-565 и электронная почта marketing@snmash.ru. Кроме того, можно воспользоваться формой обратной связи прямо на сайте. Специалист ответит вам и в онлайн-режиме даст консультацию о характеристиках опор, их стоимости и наличии на складе.

Если вы намерены купить опоры Т21 в нашей компании, сообщите менеджеру, принимающему заказ, о том, какие размеры требуются. Цена предоставляется по запросу и зависит от характеристик изделия. Доставка осуществляется в любую точку страны, возможно изготовление изделий по индивидуальному заказу. Сотрудничать с нами просто, выгодно и удобно.
