Опоры Т43 (серия 4.903-10 выпуск 5)
Опоры Т43 (серия 4.903-10 выпуск 5). Заказать в Богучаре от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

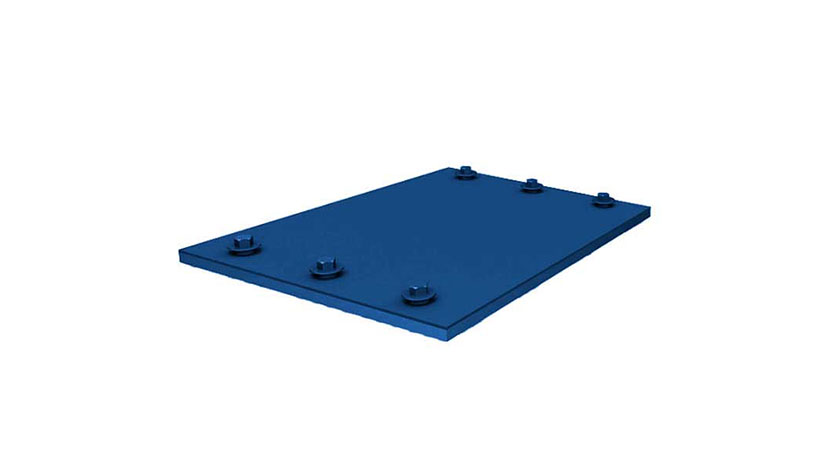

Опоры Т43 (серия 4.903-10 выпуск 5). Заказать в Богучаре Фото Т43 - купить по выгодным ценам
Вернуться в Опоры серии 4.903-10 выпуск 5

Опоры Т43 (серия 4.903-10 выпуск 5)

Опоры Т43 (серия 4.903-10 выпуск 5)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

Т13
Т14
Т15
Т16
Т17
Т18
Т19
Т20
Т21
Т43

Диэлектрические опоры Т43 серии 4.903-10 выпуск 5 используются для трубопроводов с диаметром в диапазоне 32-1420 миллиметров. Материалом для их изготовления служит высокоуглеродистая сталь. Среди конструктивных особенностей можно выделить основу и корпус с ребрами жесткости.

Сфера применения опор Т43

Используются опоры Т43 для наземной или подземной прокладки труб тепловых сетей. Изготовление этих элементов проводится согласно всем чертежам по ГОСТ и соответствующим техническим требованиям.

Сама конструкция позволяет удерживать трубопровод в правильном положении. Опоры подвижны, а кроме того, они могут помогать в равномерном распределении нагрузок. При тепловом воздействии опоры серии 4.903-10 двигаются в заданном направлении. Применяются изделия при температуре до 440 градусов и потоках давления до 6,4 Мпа.

Сфера применения таких опор довольно широка: обустройство теплосистем, сооружение трубопроводных систем, строительная деятельность, системы для транспортировки веществ с показателем температуры до 440 градусов.

Виды опор Т43

Вся серия 4.903-10 представлена несколькими видами опор. Среди них выделяют такие:

  • скользящие, которые могут перемещаться в продольном направлении;
  • диэлектрические, способные защищать трубопроводные приборы от блуждающих токов. Электрическую же изоляцию обеспечивает материал в виде листового паронита;
  • катковые, применяемые в качестве осевых смещений трубы. Также дополнительно подразделяются на одно- и двухкатковые;
  • шариковые применяются в качестве поперечного или осевого движения. Но здесь важно, чтобы значение не было выше 400 миллиметров.

Особенности подвижных опор Т43

Все опоры подвижные Т43 обладают скользящей конструкцией. Она позволяет надежно и качественно фиксировать трубы. Также изделия способствую возмещению горизонтальных и вертикальных воздействующих сил. Подвижное устройство помогает трубопроводам смещаться под влиянием деформаций и температурных перепадов. Вся арматура соответствует установленным стандартам и отраслевым требованиям.

Когда используются

Скользящие опоры Т43 применяются в тех ситуациях, когда нужно обеспечить не просто прочную и надежную поддержку для устройств и конструкций, но и в случае необходимости свободного движения по оси или заданному направлению. Рабочие условия этих изделий зависят от осевого и поперечного колебания.

Кроме того, плиты Т43 применяются, чтобы предотвратить истирание и провисание конструкций трубопроводов. Эти приборы помогают обеспечивать оптимальные рабочие параметры. Производство опор Т43 ведется из разных видов качественной и прочной стали. Именно материал влияет на климатические и другие условия для возможной эксплуатации изделий.

Согласно способу и методу крепления такие опорные плиты применяются для тепло-, нефте- или газопроводов, магистральных сетей, ЖКХ-предприятий, в инженерных коммуникациях. Подвижные элементы могут быть основаны на кронштейнах, эстакадах, компенсаторах, других элементах.

Технические характеристики

Обозначение Тип опоры Диаметр Dн, мм Высота H, мм Ширина B, мм Длина L, мм А, мм С, мм d, мм Масса, кг
Т43.01 Т13.01 32; 38; 45 8 50 160 120 30 11 0,44
Т43.02 Т14.01 32; 38; 45 8 50 330 240 30 11 0,88
Т43.03 Т13.04 57; 76 8 70 160 120 40 11 0,61
Т43.04 Т14.04 57; 76 8 70 330 240 40 11 1,21
Т43.05 Т13.07 89; 108 8 90 160 120 50 11 0,77
Т43.06 Т14.07 89; 108 8 90 330 240 50 11 1,55
Т43.07 Т13.10 133; 159 8 120 160 120 70 11 1,01
Т43.08 Т14.10 133; 159 8 120 330 240 70 11 2,06
Т43.09 Т13.13 194 10 170 170 145 80 13 1,99
Т43.10 Т14.13 194 10 170 340 290 80 13 3,92
Т43.11 Т15.01 194 10 170 680 620 80 13 7,78
Т43.12 Т13.16 219 10 170 170 145 80 13 1,99
Т43.13 Т14.16 219 10 170 340 290 80 13 3,92
Т43.14 Т15.04 219 10 170 680 620 80 13 7,78
Т43.15 Т13.19 273 10 170 170 145 80 13 1,95
Т43.16 Т14.19 273 10 170 340 290 80 13 3,92
Т43.17 Т15.07 273 10 170 680 620 80 13 7,78
Т43.18 Т13.22 325 10 270 170 145 180 21 3,19
Т43.19 Т14.22 325 10 270 340 290 180 21 6,23
Т43.20 Т15.10 325 10 270 680 620 180 21 12,37
Т43.21 Т13.25 377 10 270 170 145 180 21 3,19
Т43.22 Т14.25 377 10 270 340 290 180 21 6,23
Т43.23 Т15.13 377 10 270 680 620 180 21 12,37
Т43.24 Т13.28 426 10 270 170 145 180 21 3,19
Т43.25 Т14.28 426 10 270 340 290 180 21 6,23
Т43.26 Т15.16 426 10 270 680 620 180 21 12,37
Т43.27 Т13.31 480 10 360 170 145 280 21 4,21
Т43.28 Т14.31 480 10 360 340 290 280 21 8,29
Т43.29 Т15.19 480 10 360 680 620 280 21 16,46
Т43.30 Т13.34 530 10 360 170 145 280 21 4,21
Т43.31 Т14.34 530 10 360 340 290 280 21 8,29
Т43.32 Т15.22 530 10 360 680 620 280 21 16,46
Т43.33 Т13.37 630 10 360 170 145 280 21 4,21
Т43.34 Т14.37 630 10 360 340 290 280 21 8,29
Т43.35 Т15.25 630 10 360 680 620 280 21 16,46
Т43.36 Т14.40 720 12 480 340 290 400 41 14,28
Т43.37 Т15.28 720 12 480 680 620 400 41 27,74
Т43.38 Т14.43 820 12 480 340 290 400 41 14,28
Т43.39 Т15.31 820 12 480 680 620 400 41 27,74
Т43.40 Т14.46 920 12 480 340 290 400 41 14,28
Т43.41 Т15.34 920 12 480 680 620 400 41 27,74
Т43.42 Т14.49 1020 12 670 340 290 600 41 19,61
Т43.43 Т15.37 1020 12 670 680 620 600 41 38,31
Т43.44 Т14.52 1220 12 670 340 290 600 41 19,62
Т43.45 Т15.40 1220 12 670 680 620 600 41 38,41
Т43.46 Т14.55 1420 12 670 340 290 600 41 19,62
Т43.47 Т15.43 1420 12 670 680 620 600 41 38,41
Т43.48 Т14.56 1420 12 670 340 290 600 41 19,62
Т43.49 Т15.44 1420 12 670 680 620 600 41 38,41

Преимущества подвижных опор

Подвижные стальные плиты этой серии обладают массой преимуществ и достоинств в сравнении с другими элементами. К таковым относятся:

  • многообразие выбора моделей;
  • широкий диапазон рабочих температур;
  • маленький вес конструкции;
  • долговечность;
  • отличные несущие способности.

Такая плита-опора характеризуется высоким качеством и функциональностью. Обработка может происходить в соответствии с личными пожеланиями заказчика. Работы выполняются на качественном современном оборудовании.

Чтобы опоры Т43 купить по выгодным ценам, обращайтесь в нашу компанию. Здесь опытные специалисты смогут изготовить устройства согласно вашим требованиям и пожеланиям. У нас можно заказать опоры Т43 в разных формах, размерах, конфигурациях и для любых целей использования. Все интересующие вопросы адресуйте нашим менеджерам по телефону или через специальную форму сайта.
