Опоры ТС-670 (5.903-13 выпуск 7-95)
Неподвижные опоры ТС-670 хомутовые с корпусом по цене производителя (серия 5.903–13, выпуск 7) от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

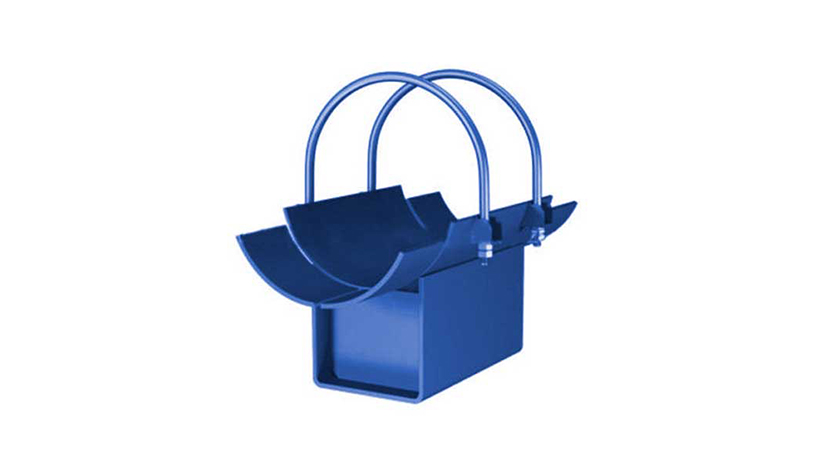

Неподвижные опоры ТС-670 хомутовые с корпусом по цене производителя (серия 5.903–13, выпуск 7) Фото ТС-670 - купить по выгодным ценам
Вернуться в Опоры серии 5.903-13 выпуск 7-95

Опоры ТС-670 (5.903-13 выпуск 7-95)

Опоры ТС-670  (5.903-13 выпуск 7-95)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТС-659
ТС-660
ТС-661
ТС-662
ТС-663
ТС-664
ТС-665
ТС-666
ТС-667
ТС-668
ТС-669
ТС-670
ТС-671

Неподвижные опоры ТС-670 используют для жесткой фиксации трубопроводов тепловых сетей. Установки выполняются в соответствии со стандартами, действующими для серии 5.903–13 выпуска7–95. Благодаря стальному исполнению и качественному защитному покрытию могут монтироваться в любых климатических районах.

В каталоге ООО НПО «СпецНефтеМаш» можно заказать изготовление неподвижных опор серии 5.903–13, включая ТС-670. Вся продукция нашего производства отвечает строгим требованиям, проходит испытания и сопровождается техническими паспортами. По запросу клиента мы предоставляем сертификаты на используемую сталь.

Применение

Хомутовые опоры имеют стальной корпус, благодаря чему эффективно защищают трубопроводы от деформаций. Применение установок возможно:

  • при диаметре труб от 57 до 377 мм;
  • температуре рабочей среды от 0 до +425 градусов по Цельсию;
  • давлении в сети до 4 МПа;
  • размещении трубопровода – наземном или подземном.

Цели применения хомутовых опор серии 5.903–13 с корпусом:

  • предупреждение линейных сдвигов труб;
  • защита элементов системы от повреждений;
  • частичная компенсация тепловых нагрузок, возникающих в процессе работы теплосети;
  • предотвращение деформаций секции, связанных с прогибами и смещениями;
  • безаварийная эксплуатация трубопроводов.

Конструкция

Неподвижные опоры выполняются сварным методом с применением электродов Э42 или их аналогов. Сварка осуществляется, согласно ГОСТ 9467–60. Готовые изделия покрываются антикоррозионной защитой, что обеспечивает долговечную службу установки в различных условиях монтажа.

Конструкция хомутовых опор включает:

  • корпус различной конфигурации;
  • хомуты для удержания трубопровода;
  • крепежные системы – гайки, шайбы, скобы;
  • подушки-подложки, которые предупреждают повреждение покрытия секций.

Производство

Производство опор ТС-670 осуществляется из различных марок стали. Выбор материала – в соответствии с чертежом, по которому изготавливаются изделия.

В НПО «СпецНефтеМаш» можно купить опоры ТС-670 стандартного исполнения и заказать специальные модели под нестандартные условия монтажа. Производственный процесс включает 3 основных и несколько промежуточных этапов (контроль качества). Основные стадии:

  • заготовки для хомутов и корпуса раскраиваются на профессиональном оборудовании (используются гильотина и высокоточные станки);
  • нарезка деталей производится на ленточнопильных станках;
  • хомуты и скобы, которые будут привариваться к корпусу, делаются на прессах.

Перед началом работ стальной материал проверяется (все некачественные заготовки отбраковываются). На каждом из промежуточных этапов проводится контроль качества – прочности, точности размеров, соответствия требуемой массе опор ТС-670 серии 5.903–13 и т. д.

У нас на заводе для производства применяются как популярные марки стали (от Ст3пс и Ст20 до 09Г2С), так и специальные – 15х15М, 12х18Н10Т и другие. Покрытие – грунтовочным материалом ГФ-021 и защитными составами Бт-177.

Можно купить модели с альтернативной обработкой (горячее или термодиффузионное цинкование, покрытие на базе эпоксидных смол, цинкосодержащих эмалей). Корпус неподвижных опор ТС-670 серии 5.903–13 имеет электроизоляционные прокладки (защита от блуждающих токов).

Технические характеристики

Обозначение Диаметр Dн, мм S, мм Осевая сила Q, кН Боковая сила T, кН Вертикальная сила Р, кН H, мм Н1, мм B, мм В1, мм L, мм Масса, кг
ТС-670.00.00 57 3 20 - 10 100 130 30 95 340 3,8
ТС-670.00.00-01 57 3 20 - 10 150 180 30 95 340 4,4
ТС-670.00.00-02 57 3 20 - 10 200 230 30 95 340 4,0
ТС-670.00.00-03 76 3 20 - 10 100 138 50 115 340 4,3
ТС-670.00.00-04 76 3 20 - 10 150 188 50 115 340 5,5
ТС-670.00.00-05 76 3 20 - 10 200 238 50 115 340 6,6
ТС-670.00.00-06 89 3,5 20 - 4,2 100 145 50 130 340 4,8
ТС-670.00.00-07 89 3,5 20 - 4,2 150 195 50 130 340 5,9
ТС-670.00.00-08 89 3,5 20 - 4,2 200 245 50 130 340 7,1
ТС-670.00.00-09 108 3,5 50 20 5,7 100 154 90 150 340 6,3
ТС-670.00.00-10 108 3,5 50 20 5,7 150 204 90 150 340 7,6
ТС-670.00.00-11 108 3,5 50 20 5,7 200 254 90 150 340 8,9
ТС-670.00.00-12 133 4 60 20 6 100 165 90 195 340 7,9
ТС-670.00.00-13 133 4 60 20 6 150 215 90 195 340 9,9
ТС-670.00.00-14 133 4 60 20 6 200 265 90 195 340 10,5
ТС-670.00.00-15 159 5 60 20 8,8 100 180 90 220 340 10,9
ТС-670.00.00-16 159 5 60 20 8,8 150 230 90 220 340 12,2
ТС-670.00.00-17 159 5 60 20 8,8 200 280 90 220 340 13,5
ТС-670.00.00-18 219 6 160 100 12,5 100 210 180 290 340 20,9
ТС-670.00.00-19 219 6 160 100 12,5 150 260 180 290 340 23,7
ТС-670.00.00-20 219 6 160 100 12,5 200 310 180 290 340 26,5
ТС-670.00.00-21 273 6 240 150 24,2 100 237 180 360 340 24,5
ТС-670.00.00-22 273 6 240 150 24,2 150 287 180 360 340 27,4
ТС-670.00.00-23 273 6 240 150 24,2 200 337 180 360 340 30,2
ТС-670.00.00-24 325 6 300 200 31 100 263 280 435 340 30,5
ТС-670.00.00-25 325 6 300 200 31 150 313 280 435 340 33,9
ТС-670.00.00-26 325 6 300 200 31 200 363 280 435 340 37,3
ТС-670.00.00-27 377 6 380 200 37 100 289 280 485 340 32,8
ТС-670.00.00-28 377 6 380 200 37 150 339 280 485 340 36,2
ТС-670.00.00-29 377 6 380 200 37 200 389 280 485 340 39,6

Купить хомутовые опоры ТС-670

Неподвижные опоры с корпусом серии 5.903–13 поставляются комплектно с соответствующими документами. Каждый заказчик ООО «СпецНефтеМаш» получает:

  • хомутовые опоры серии 5.903–13 по цене производителя;
  • установки, строго соответствующие характеристикам трубопровода (стандартное и специальное исполнение);
  • заводскую гарантию сроком на год при соблюдении требований к монтажу и хранению;
  • быстрое изготовление (7–15 дней).

Чтобы заказать опоры ТС-670 серии 5.903–13 у нас, размещайте заказ по телефону 8–800–3021–565, на email marketing@snmash.ru или заполните короткую форму отправки заявок онлайн. Стоимость заказа рассчитывается индивидуально по запросу (в течение часа).
