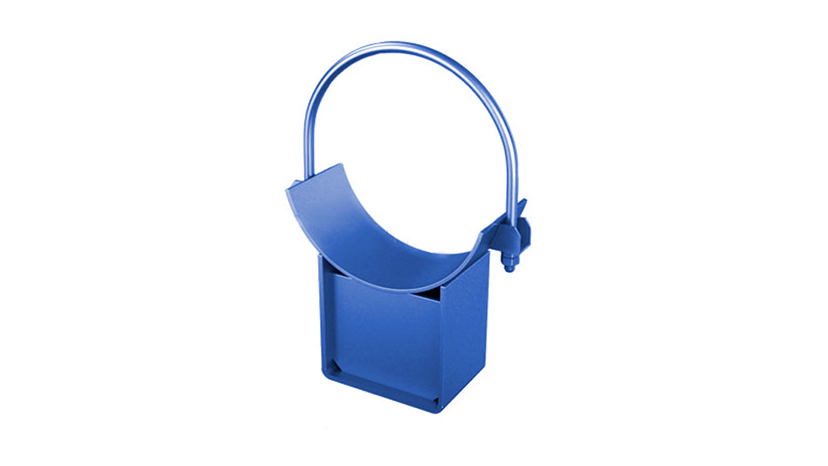

Опоры ТС-626.000 (серия 5.903-10 выпуск 8-95) Фото ТС-626 - купить по выгодным ценам
Вернуться в Опоры серии 5.903-13 выпуск 8-95

Опоры ТС-626 (5.903-13 выпуск 8-95)

Опоры ТС-626 (5.903-13 выпуск 8-95)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТС-623
ТС-624
ТС-625
ТС-626
ТС-627
ТС-628
ТС-630
ТС-631
ТС-632

Опоры ТС-626 – это конструктивный элемент, предназначенный для поддержки теплосетевых трубопроводов. Опоры серии 5.903-13 имеют простую конструкцию, отличаются надежностью креплений и исключают провисание труб. Выдерживают температуру транспортируемых потоков до +425°C с рабочим давление до 4,0 МПа. Серия 5.903-13 представляет подвижные опоры, использование которых позволяет минимизировать сдвиг трубы.

Конструктивные особенности опор ТС-626

Хомутовые опоры ТС-626 изготавливаются из углеродистой стали, состоят из следующих элементов:

  • корпус;
  • ребра жесткости;
  • хомут;
  • подушка;
  • диэлектрическая проводка.

Для сварки конструкции применяются электроды, соответствующие государственному стандарту, Э-42. По окончании сварочных работ готовый элемент покрывают грунтовкой и краской БТ-177, которая защищает его от воздействия атмосферы.

Производство опор ТС-626

Опоры ТС-626 серии 5.903-13 изготавливается из стального материала согласно нормативно-технической документации. Конкретная марка стали подбирается в зависимости от температуры передаваемого потока. Например, 09г2с подходит для температурного режима от -60°, а для -30° используется 3сп5, 20. Масса опоры ТС-626 варьируется от 3,6 кг до 225. Вес зависит от диаметра трубы и предполагаемой высоты.

Гарантийный срок обслуживания – 12 месяцев с момента доставки товара заказчику. По запросу клиенту выдаем сертификат и паспорт качества.

Опоры скользящие ТС-626 поставляются в комплекте. При соблюдении потребителем правил хранения и монтажа, конструкции прослужат долго.

Технические характеристики

Обозначение Диаметр Dн, мм Вертикальная нагрузка, кН Высота H, мм Высота H1, мм Ширина B, мм Ширина B1, мм Длина L, мм Масса, кг
ТС-626.00.000 108 22 100 160 90 170 170 3,6
ТС-626.00.000-001 108 22 150 210 90 170 170 4,4
ТС-626.00.000-002 108 22 200 270 90 170 170 5,9
ТС-626.00.000-003 133 22 100 167 110 190 170 4,7
ТС-626.00.000-004 133 22 150 217 110 190 170 5,1
ТС-626.00.000-005 133 22 200 267 110 190 170 5,9
ТС-626.00.000-006 159 22 100 180 140 222 170 5,3
ТС-626.00.000-007 159 22 150 230 140 222 170 6,2
ТС-626.00.000-008 159 22 200 280 140 222 170 7,2
ТС-626.00.000-009 194 22 100 200 180 232 170 6,5
ТС-626.00.000-010 194 22 150 250 180 232 170 7,3
ТС-626.00.000-011 194 22 200 300 180 232 170 8,3
ТС-626.00.000-012 219 22 100 215 180 305 170 7,1
ТС-626.00.000-013 219 22 150 265 180 305 170 8,1
ТС-626.00.000-014 219 22 200 315 180 305 170 9,0
ТС-626.00.000-015 273 22 100 240 180 355 170 8,3
ТС-626.00.000-016 273 22 150 290 180 355 170 9,3
ТС-626.00.000-017 273 22 200 340 180 355 170 10,2
ТС-626.00.000-018 325 70 100 266 280 400 170 12,4
ТС-626.00.000-019 325 70 150 316 280 400 170 13,8
ТС-626.00.000-020 325 70 200 366 280 400 170 15,2
ТС-626.00.000-021 377 70 100 292 280 475 170 13,5
ТС-626.00.000-022 377 70 150 342 280 475 170 15,1
ТС-626.00.000-023 377 70 200 392 280 475 170 16,4
ТС-626.00.000-024 426 70 100 318 280 520 170 13,6
ТС-626.00.000-025 426 70 150 368 280 520 170 16,1
ТС-626.00.000-026 426 70 200 418 280 520 170 17,4
ТС-626.00.000-027 480 125 100 345 380 565 170 23,4
ТС-626.00.000-028 480 125 150 395 380 565 170 25,9
ТС-626.00.000-029 480 125 200 445 380 565 170 28,4
ТС-626.00.000-030 530 125 100 370 380 620 170 23,7
ТС-626.00.000-031 530 125 150 420 380 620 170 26,2
ТС-626.00.000-032 530 125 200 470 380 620 170 28,7
ТС-626.00.000-033 630 125 100 420 380 735 170 27,0
ТС-626.00.000-034 630 125 150 470 380 735 170 29,5
ТС-626.00.000-035 630 125 200 520 380 735 170 32,2
ТС-626.00.000-036 194 22 100 200 180 232 340 19,5
ТС-626.00.000-037 194 22 150 250 180 232 340 12,3
ТС-626.00.000-038 194 22 200 300 180 232 340 14,1
ТС-626.00.000-039 219 22 100 215 180 305 340 11,9
ТС-626.00.000-040 219 22 150 265 180 305 340 12,8
ТС-626.00.000-041 219 22 200 315 180 305 340 15,4
ТС-626.00.000-042 273 22 100 240 180 355 340 12,7
ТС-626.00.000-043 273 22 150 290 180 355 340 14,7
ТС-626.00.000-044 273 22 200 340 180 355 340 16,4
ТС-626.00.000-045 325 70 100 265 280 400 340 19,5
ТС-626.00.000-046 325 70 150 315 280 400 340 21,8
ТС-626.00.000-047 325 70 200 365 280 400 340 24,2
ТС-626.00.000-048 377 70 100 292 280 475 340 20,8
ТС-626.00.000-049 377 70 150 342 280 475 340 23,7
ТС-626.00.000-050 377 70 200 392 280 475 340 25,5
ТС-626.00.000-051 426 70 100 318 280 520 340 22,7
ТС-626.00.000-052 426 70 150 368 280 520 340 25,2
ТС-626.00.000-053 426 70 200 418 280 520 340 27,5
ТС-626.00.000-054 480 125 100 345 380 565 340 35,9
ТС-626.00.000-055 480 125 150 395 380 565 340 40,0
ТС-626.00.000-056 480 125 200 445 380 565 340 44,3
ТС-626.00.000-057 530 125 100 370 380 620 340 36,3
ТС-626.00.000-058 530 125 150 420 380 620 340 41,4
ТС-626.00.000-059 530 125 200 470 380 620 340 45,5
ТС-626.00.000-060 630 125 100 420 380 735 340 46,5
ТС-626.00.000-061 630 125 150 470 380 735 340 49,7
ТС-626.00.000-062 630 125 200 420 380 735 340 53,9
ТС-626.00.000-063 720 22 100 470 500 835 340 59,6
ТС-626.00.000-064 720 22 150 520 500 835 340 65,3
ТС-626.00.000-065 720 22 200 465 500 835 340 70,8
ТС-626.00.000-066 820 22 100 515 500 925 340 67,7
ТС-626.00.000-067 820 22 150 565 500 925 340 70,8
ТС-626.00.000-068 820 22 200 615 500 925 340 78,9
ТС-626.00.000-069 920 360 100 565 500 1085 340 94,8
ТС-626.00.000-070 920 360 150 615 500 1085 340 101,5
ТС-626.00.000-071 920 360 200 665 500 1085 340 108,2
ТС-626.00.000-072 1020 360 100 615 700 1145 340 122,5
ТС-626.00.000-073 1020 360 150 665 700 1145 340 129,9
ТС-626.00.000-074 1020 360 200 715 700 1145 340 140,7
ТС-626.00.000-075 1220 480 100 715 700 1360 340 148,3
ТС-626.00.000-076 1220 480 150 765 700 1360 340 156,9
ТС-626.00.000-077 1220 480 200 815 700 1360 340 166,0
ТС-626.00.000-078 1420 600 100 815 700 1575 340 163,8
ТС-626.00.000-079 1420 600 150 865 700 1575 340 173,8
ТС-626.00.000-080 1420 600 200 915 700 1575 340 184,8
ТС-626.00.000-081 194 22 100 200 180 232 680 15,9
ТС-626.00.000-082 194 22 150 250 180 232 680 18,9
ТС-626.00.000-083 194 22 200 300 180 232 680 22,0
ТС-626.00.000-084 219 22 100 215 180 305 680 15,9
ТС-626.00.000-085 219 22 150 265 180 305 680 20,0
ТС-626.00.000-086 219 22 200 315 180 305 680 23,0
ТС-626.00.000-087 273 22 100 240 180 355 680 17,5
ТС-626.00.000-088 273 22 150 290 180 355 680 20,7
ТС-626.00.000-089 273 22 200 340 180 355 680 23,9
ТС-626.00.000-090 325 70 100 266 280 400 680 26,5
ТС-626.00.000-091 325 70 150 316 280 400 680 31,3
ТС-626.00.000-092 325 70 200 366 280 400 680 34,2
ТС-626.00.000-093 377 70 100 292 280 475 680 27,5
ТС-626.00.000-094 377 70 150 342 280 475 680 31,4
ТС-626.00.000-095 377 70 200 392 280 475 680 35,2
ТС-626.00.000-096 426 70 100 318 280 520 680 29,7
ТС-626.00.000-097 426 70 150 368 280 520 680 33,6
ТС-626.00.000-098 426 70 200 418 280 520 680 37,4
ТС-626.00.000-099 480 125 100 345 380 565 680 49,2
ТС-626.00.000-100 480 125 150 395 380 565 680 55,2
ТС-626.00.000-101 480 125 200 445 380 565 680 62,4
ТС-626.00.000-102 530 125 100 370 380 620 680 49,9
ТС-626.00.000-103 530 125 150 420 380 620 680 56,7
ТС-626.00.000-104 530 125 200 470 380 620 680 63,2
ТС-626.00.000-105 630 125 100 420 380 735 680 57,4
ТС-626.00.000-106 630 125 150 470 380 735 680 64,0
ТС-626.00.000-107 630 125 200 520 380 735 680 70,6
ТС-626.00.000-108 720 22 100 465 500 855 680 79,5
ТС-626.00.000-109 720 22 150 515 500 855 680 88,5
ТС-626.00.000-110 720 22 200 565 500 855 680 97,3
ТС-626.00.000-111 820 22 100 515 500 925 680 87,2
ТС-626.00.000-112 820 22 150 565 500 925 680 87,9
ТС-626.00.000-113 820 22 200 515 500 925 680 104,7
ТС-626.00.000-114 920 360 100 565 500 1035 680 113,9
ТС-626.00.000-115 920 360 150 615 500 1035 680 123,8
ТС-626.00.000-116 920 360 200 665 500 1035 680 134,5
ТС-626.00.000-117 1020 360 100 615 700 1145 680 155,1
ТС-626.00.000-118 1020 360 150 665 700 1145 680 168,8
ТС-626.00.000-119 1020 360 200 715 700 1145 680 187,8
ТС-626.00.000-120 1220 480 100 715 700 1360 680 179,2
ТС-626.00.000-121 1220 480 150 765 700 1360 680 193,5
ТС-626.00.000-122 1220 480 200 815 700 1360 680 207,2
ТС-626.00.000-123 1420 600 100 815 700 1575 680 193,9
ТС-626.00.000-124 1420 600 150 865 700 1575 680 209,1
ТС-626.00.000-125 1420 600 200 915 700 1575 680 225,8

Достоинства и особенности опор ТС-626

Хомутовые опоры ТС-626.000 обеспечивают прочное удержание трубы, перераспределяют весовую нагрузку и компенсируют деформации. Эти элементы при установке трубопровода могут стать самыми важными деталями в системе, так как:

  1. устойчивы к различной температуре;
  2. уменьшают трение;
  3. практически не подвержены коррозии;
  4. подходят для труб с различным диаметром.

Подвижные опоры ТС-626 купить стоит для использования в тех отраслях, в которых они актуальны, например, строительство, машиностроение, добыча ресурсов, металлургия.

Подбор металлоконструкции зависит от:

  • диаметра трубопровода;
  • типа транспортируемого продукта (температура, химический состав, воспламеняемость);
  • способа монтажа;
  • суммарных нагрузок.

Производство опор ТС-626 подразумевает, что во время монтажа конструкция устанавливается плотно к трубе, чтобы предотвратить попадание пыли и грязи, которые со временем приведут к истончению трубы, а также повредят ее целостность.

Устанавливать элемент должен только профессионал.

Приобретение

В нашем магазине опоры ТС-626 заказать можно по доступным ценам. Так как мы сами занимаемся изготовлением изделий серии 626.000, мы же и отвечаем за качество товара. Цена на конструктивные элементы зависит от объема изготовляемого продукта и срочности заказа. Стоимость опор складывается из затрат на металл, электроэнергии, оплаты персоналу и пр. Получить подробную информацию можно на сайте или у нашего менеджера.

Заказать опоры ТС-626 можно по телефону 8-800-3021-565 или по почте marketing@snmash.ru, а также оформить заявку на сайте. Срок изготовления зависит от загруженности производства и колеблется от 7 до 15 рабочих дней.
