Опоры ТС-628 (5.903-13 выпуск 8-95)

Опоры ТС-628 (5.903-13 выпуск 8-95)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТС-623
ТС-624
ТС-625
ТС-626
ТС-627
ТС-628
ТС-630
ТС-631
ТС-632

Опоры катковые ТС-628 применяются при монтаже тепловых сетей. Они предотвращают провисание элементов трубопровода и компенсируют перемещение по горизонтали в пределах 200-400 мм в обоих направлениях. Предназначены для труб диаметром от 194 мм до 1420 мм. Допустимое давление жидкости в тепловых сетях – 4 МПа, температура – до +425 С. Производство осуществляется в точном соответствии со стандартами отрасли.

Особенностью двухъярусных опор ТС-628 выступает возможность их применения при крайне низких температурах. Изделие сохраняет свои технические характеристики в условиях от -60 градусов. Опоры изготавливаются в соответствии с документацией на серию 5.903-13 выпуск 8.95.

Конструкция опор

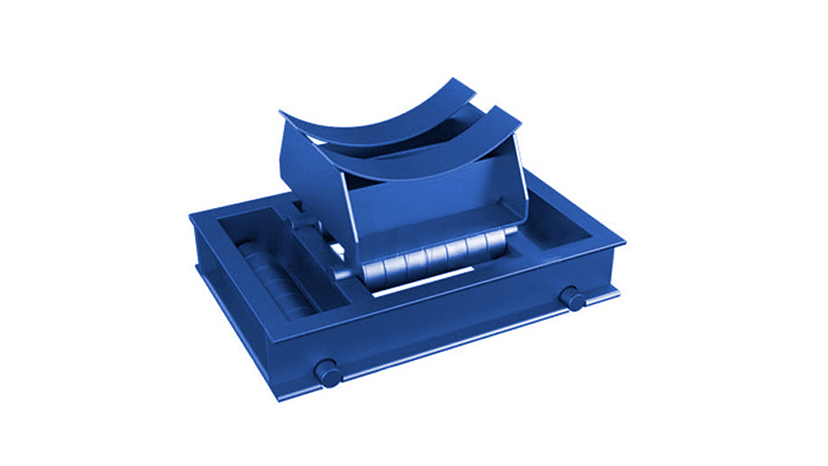

Опора ТС-628 представляет собой конструкцию, собранную из стального корпуса с ребрами, опорной плиты и роликовой катковой каретки. Элементы крепятся между собой с помощью сварки, согласно требованиям ГОСТ9467-60. Для сварки используются электроды Э42. Технические характеристики и масса опоры ТС-628 зависят от размеров конструкции.

От коррозии опору оберегает два слоя покрытия: грунтовка и краска Бт-177, которая применяется для защиты устройств в атмосферных условиях. Два слоя гарантируют длительный срок службы опоры серии 5.903-13. Перед монтажом устройства в трубопровод необходимо проверить наличие смазочных материалов в пазах движущихся механизмов.

Производство опор ТС-628 серии 5.903-13

Изделия выполняются в соответствии с утвержденными чертежами. Они рассчитаны для трубопровода диаметром 377-1420 мм с максимальным тепловым перемещением до 400 мм. Все стадии процесса изготовления соответствуют стандартам отрасли и контролируются опытными специалистами.

Поставка продукции осуществляется в сжатые сроки благодаря наличию товара на складе компании. Менеджеры помогут подобрать оптимальные варианты опор в зависимости от характеристик теплосетей и предполагаемых условий эксплуатации.

Комплект поставки соответствует рабочим чертежам, разработанным под соответствующую серию. Также на всю продукцию предоставляются паспорта и сертификаты. Компания дает гарантию на свои опоры на 12 месяцев с момента поступления товара потребителю.

Технческие характеристики

Обозначение Диаметр Dн, мм Допустимая нагрузка, кН Δmax, мм Высота H, мм Высота H1, мм Ширина Bк, мм Длина Lк, мм Габарит L, мм Масса, кг
ТС-628.00.000 194 29,4 200 454 160 290 580 800 129
ТС-628.00.000-01 194 29,4 400 454 160 290 580 1000 171
ТС-628.00.000-02 219 29,4 200 479 160 290 580 800 129
ТС-628.00.000-03 219 29,4 400 479 160 290 580 1000 171
ТС-628.00.000-04 273 29,4 200 533 160 290 580 800 128
ТС-628.00.000-05 273 29,4 400 533 160 290 580 1000 170
ТС-628.00.000-06 325 68,7 200 635 210 402 770 1000 268
ТС-628.00.000-07 325 68,7 400 635 210 402 770 1200 322
ТС-628.00.000-08 377 68,7 200 687 210 402 770 1000 267
ТС-628.00.000-09 377 68,7 400 687 210 402 770 1200 321
ТС-628.00.000-10 426 68,7 200 736 210 402 770 1000 267
ТС-628.00.000-11 426 68,7 400 736 210 402 770 1200 320
ТС-628.00.000-12 480 98,1 200 805 255 452 850 1100 390
ТС-628.00.000-13 480 98,1 400 805 255 452 850 1300 458
ТС-628.00.000-14 530 98,1 200 855 255 452 850 1100 395
ТС-628.00.000-15 530 98,1 400 855 255 452 850 1300 462
ТС-628.00.000-16 630 98,1 200 955 255 452 850 1100 394
ТС-628.00.000-17 630 98,1 400 955 255 452 850 1300 460
ТС-628.00.000-18 720 196,2 200 1130 310 658 1160 1400 785
ТС-628.00.000-19 720 196,2 400 1130 310 658 1160 1600 888
ТС-628.00.000-20 820 196,2 200 1230 310 658 1160 1400 782
ТС-628.00.000-21 820 196,2 400 1230 310 658 1160 1600 885
ТС-628.00.000-22 920 196,2 200 1330 310 658 1160 1400 781
ТС-628.00.000-23 920 196,2 400 1330 310 658 1160 1600 883
ТС-628.00.000-24 1020 196,2 200 1430 310 658 1380 1600 1005
ТС-628.00.000-25 1020 196,2 400 1430 310 658 1380 1800 1130
ТС-628.00.000-26 1220 196,2 200 1630 310 658 1380 1600 996
ТС-628.00.000-27 1220 196,2 400 1630 310 658 1380 1800 1121
ТС-628.00.000-28 1420 196,2 200 1830 310 658 1380 1600 995
ТС-628.00.000-29 1420 196,2 400 1830 310 658 1380 1800 1119

Заказ опор

Купить опоры ТС-628 в необходимом количестве можно, сделав заказ на нашем сайте. Менеджеры компании предоставят всю необходимую информацию о продукции и укажут текущие цены на опоры, опираясь на их размеры.

При недостаточном количестве продукции на складе мы изготовим продукцию в срок от 7 до 15 рабочих дней. Точные сроки работы зависят от загруженности производства. Наша компания гарантирует своевременную поставку товара и соответствие ее стандартам отрасли. На все опоры проводятся сертификация и осуществляется поэтапный контроль качества продукции.

Оформить заказ можно воспользовавшись формой отправки заявок или позвонить по телефону 8-800-3021-565. Получить всю необходимую информацию и заказать опоры ТС-628 также можно, написав запрос на электронную почту marketing@snmash.ru.
