Опоры УКГ-13 (серия 5.905-18.05 выпуск 1)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://boguchar.snmash.ru/production/opory-truboprovodov/seriya-5-905-18-05-vypusk-1/ukg-13.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры УКГ-13 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры УКГ-13 (серия 5.905-18.05 выпуск 1)
Опоры УКГ-13 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

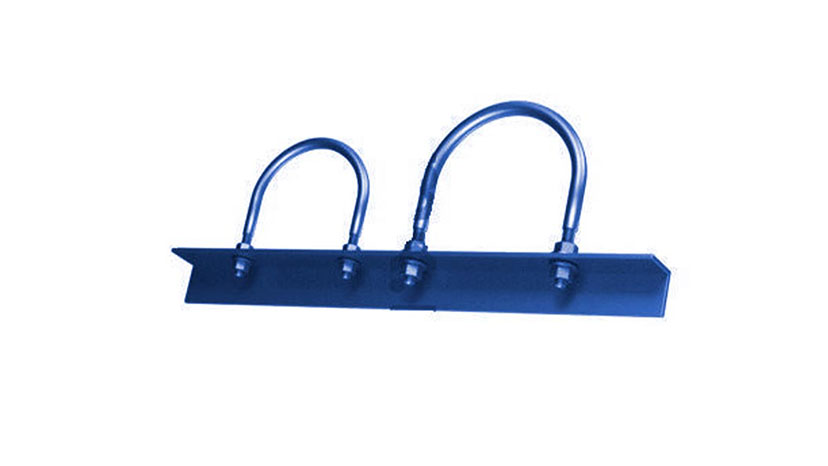

Опоры УКГ-13 от компании ООО НПО Спецнефтемаш Фото УКГ-13 - купить по выгодным ценам
Вернуться в Опоры серии 5.905-18.05 выпуск 1

Опоры УКГ-13 (серия 5.905-18.05 выпуск 1)

Опоры УКГ-13 (серия 5.905-18.05 выпуск 1)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

УКГ-1
УКГ-2
УКГ-3
УКГ-4
УКГ-5
УКГ-6
УКГ-7
УКГ-8
УКГ-9
УКГ-10
УКГ-11
УКГ-12
УКГ-13
УКГ-14
УКГ-15
УКГ-16
УКГ-17
УКГ-18

Вспомогательная линия газопровода Ø от 20 до 50 мм крепится к основной линии (диаметром от 50 до 500 мм) с помощью УКГ-13. Изготавливаются из стального уголка и двух хомутов (круг 8-В ГОСТ 2590-88). При их создании применяются чертежи серии 5.905-18.05, вып.1.

Применение опор УКГ-13

Строительство технологической системы газоснабжения, рассчитанное на природный газ с давлением до 1,2 мегапаскалей, ведется с применением опор УКГ-13. Такие газопроводы могут эксплуатироваться в регионах, где температура окружающей среды достигает - 40° C. Диаметр трубопровода в таких системах от 20 до 500 мм. Эти изделия крепятся на вертикальные металлические конструкции зданий и сооружений.

Применение креплений газопровода такого типа выполняется с целью его стабилизации. Они фиксируют трубы, не давая им прогибаться под собственной тяжестью или в результате механических воздействий. Оказываемое креплениями противодействие позволяет избежать прогибов и появления свищей в металле.

Устройство металлоизделий

Фиксация трубы на уголке, представляющем раму конструкции, производится с помощью двух хомутов. Само изделие изготавливается соответственно требованиям серии 5.905-18.05, вып.1.

Такое строение позволяет опорам обеспечить целостность газопровода, компенсируя сдвиг трубы в результате теплового расширения или нагрузки. При расширении под действием тепла труба скользит по хомутам, но не может изогнуться в результате действия нагрузок. Опоры размещаются по оси трассы на расстоянии не больше 6,00 метра. Если по условиям проекта места крепления опор газопровода расположены на больших расстояниях, требуется провести перерасчет прочности конструкции.

Производство опор УКГ-13

Материалом для производства опор УКГ-13 служит сталь Ст.3. По индивидуальным заявкам возможно использование марок:

  • 09Г2С;
  • 20;
  • 12Х18Н10Т;
  • 12ХМ;
  • 12Х1МФ;
  • 15Х5М и др.

Для защиты продукции во время транспортировки используется стандартная антикоррозийная защита – ГФ-021 (транспортировочный грунт). Техническая оснащенность ООО НПО «СпецНефтеМаш позволяет выполнять защиту:

  • методом термодиффузионного цинкования;
  • использовать способ горячего цинкования;
  • применять эмали с содержанием цинка;
  • покрывать эпоксидными смолами и др.

Использование для антикоррозийной защиты не стандартных способов оговаривается в заявке на изготовление креплений УКГ-13.

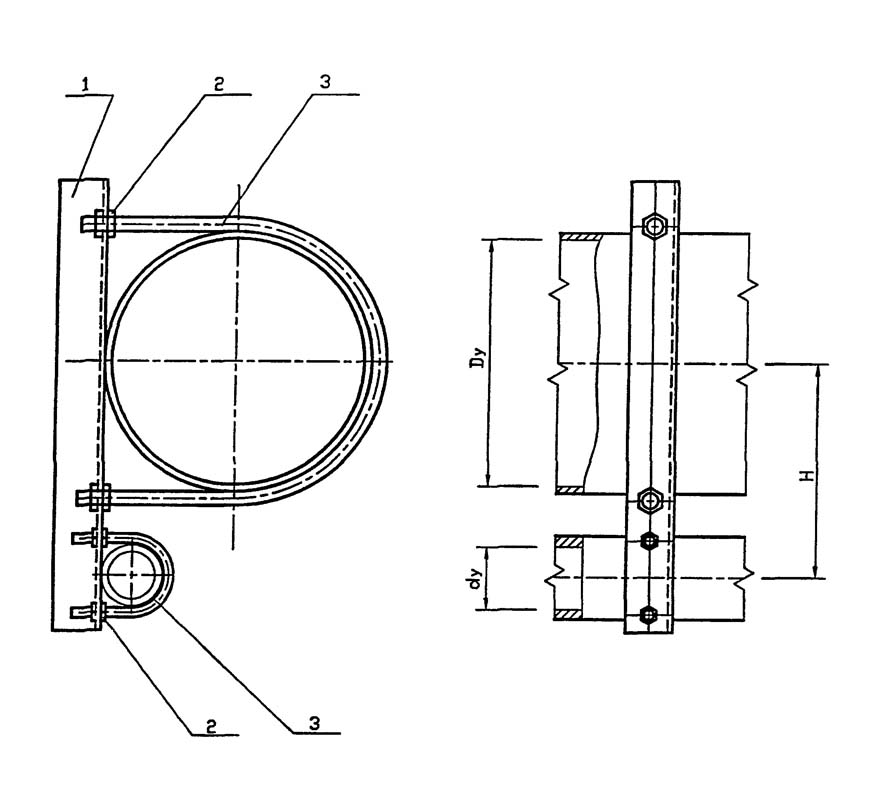

Чертеж опоры УКГ-13

Геометрические размеры и сборка опоры изображены на чертеже серии 5.905-18.05

Чертеж опоры УКГ-13

На нем изображен метод крепления опоры и фиксация на ней трубы.

Характеристики металлоизделий

На данной таблице показаны вес и геометрические размеры креплений газопровода для разных диаметров труб.

Обозначение Ду, мм dу, мм Н, мм Масса ед., кг
УКГ 13.00 50 20 95 1
УКГ 13.00-01 65 20 105 1,28
УКГ 13.00-02 80 20 110 1,35
УКГ 13.00-03 80 25 110 1,36
УКГ 13.00-04 100 25 125 1,5
УКГ 13.00-05 100 40 140 1,61
УКГ 13.00-06 100 50 155 1,78
УКГ 13.00-07 150 25 155 2,62
УКГ 13.00-08 150 40 165 2,71
УКГ 13.00-09 150 50 185 2,95
УКГ 13.00-10 200 25 190 4,42
УКГ 13.00-11 200 40 200 4,52
УКГ 13.00-12 200 50 220 4,79
УКГ 13.00-13 250 25 215 5,05
УКГ 13.00-14 250 40 225 5,14
УКГ 13.00-15 250 50 245 5,42
УКГ 13.00-16 300 25 240 5,65
УКГ 13.00-17 300 40 255 5,8
УКГ 13.00-18 300 50 270 6,02
УКГ 13.00-19 400 25 295 10,06
УКГ 13.00-20 400 40 305 10,2
УКГ 13.00-21 400 50 325 10,55
УКГ 13.00-22 500 25 350 11,98
УКГ 13.00-23 500 40 360 12,11
УКГ 13.00-24 500 50 380 12,46

Эта таблица показывает характеристики опор разных модификаций.

Заказать продукцию компании

Заказать опоры УКГ-13 для строительства сетей газоснабжения можно на нашем сайте. Стоимость продукции зависит от требуемых размеров, поэтому считается в индивидуальном порядке. Вся продукция имеет сертификаты, проходит контроль качества. Процесс изготовления проходит в строгом соответствии с требованиями ГОСТ и отраслевых правил.

Чтобы купить опоры УКГ-13, надо сделать заявку, воспользовавшись формой на сайте, написав письмо по электронной почте: marketing@snmash.ru, или позвонить по телефону № +7-800-3021-565.

Для изготовления опор УКГ-13 требуется до 3 недель, скорость выполнения заказа зависит от загруженности цехов. При необходимости можно свериться с ценами в прайс листе, или задать вопрос менеджеру компании.

Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация

Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:

Документ: Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов

Рабочие чертежи опоры УКГ-13

Документ: Крепление вспомогательного газопровода УКГ 13.00. Серия 5.905 - 18-05
