Опоры УКГ-18 (серия 5.905-18.05 выпуск 1)

Для изготовления опорных стоек УКГ-18 используется металлическая труба Ø 108 мм. Они предназначены для установки газорегуляторного пункта и снабжены крюком, который выполняется из круга В-10, по ГОСТ 2590-88. Производство данных элементов газопроводов ведется по чертежам серии 5.905-18.05, вып. 1.

Применение опор УКГ-18

На креплениях УКГ-18 монтируются газорегуляторные шкафы. Их включают в систему газопроводов для регуляции давления. Рассчитаны на применение при температуре не ниже - 40° C, поддерживают постоянное давление не выше 1,2 МПа.

Частое использование крепления данного типа обусловлено необходимостью обеспечить жесткую фиксацию ГРП в пространстве, чтобы исключить возможности появления свищей или спонтанного отсоединения трубопроводов в местах входа/выхода из ГРП.

Конструкция опор УКГ-18

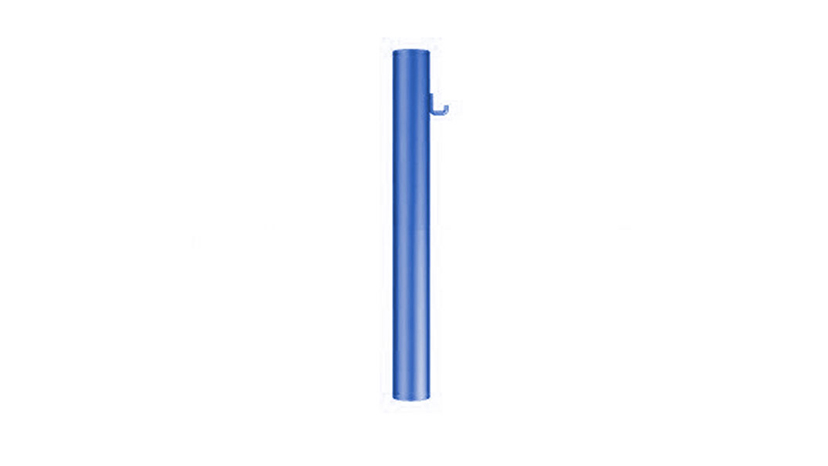

Опоры УКГ-18 состоят из металлической трубы с толщиной стенки 4 мм, на которую с помощью сварного соединения крепится крюк. Такая конструкция позволяет обеспечить фиксацию шкафа и избежать его смещения во время эксплуатации. Изменение положения ГРП под действием механических нагрузок может привести к утечке газа и возникновению аварийных ситуаций.

Размещение стоек производится согласно проекту, но Свод Правил (СП) 62.13330.2011 рекомендует устанавливать ГРП не ближе 10 м от зданий, сооружений (за исключением сетей ИТО), трамвайных и железнодорожных путей и 5 м от обочины улиц и автомобильных дорог.

Производство опор УКГ-18

Для изготовления опор газопровода под ГРП используется сталь марок Ст.3, 20. При необходимости возможен выпуск изделий из других сталей:

• 09Г2С;
• 12Х18Н10Т;
• 12ХМ;
• 12Х1МФ;
• 15Х5М и т. д.

Эти стали имеют другие характеристики по прочности, антикоррозионной и механической прочности, поэтому для принятия решения об их использовании, надо проверить возможность их эксплуатации в предлагаемых условиях.

Во избежание повреждений изделий при транспортировке, крепления газопровода покрывают транспортировочным грунтом (ГФ-021). При необходимости обеспечить лучшую защиту, можно использовать следующие материалы:

• термодиффузионное цинкование;
• горячее цинкование;
• цинксодержащие эмали;
• покрытия на основе эпоксидных смол и др.

ООО НПО «СпецНефтеМаш» имеет оборудование для выполнения таких работ, поэтому у нас можно купить опоры УКГ-18 с разным антикоррозионным покрытием.

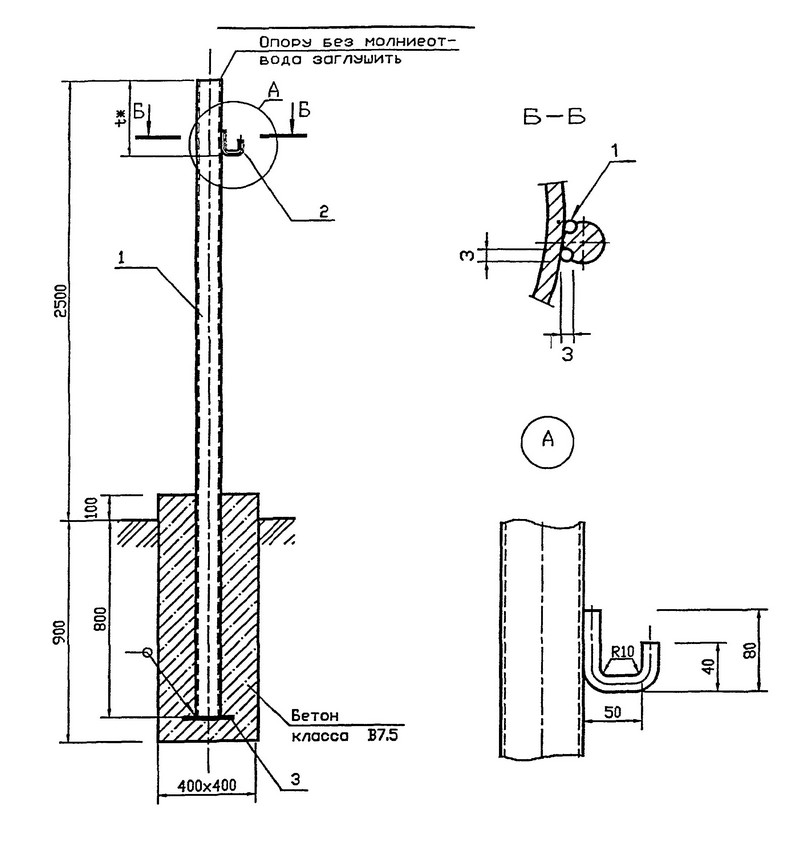

Чертеж опоры УКГ-18

Для проектирования и строительства газопроводов используются чертежи серии 5.905-18.05, вып. 1.

На них указываются элементы металлоконструкций и их взаимное расположение.

Технические характеристики

Технические характеристики металлоизделий также указываются на чертежах.

Это вес, геометрические размеры, форма и другие, необходимые для изготовления конструкций, сведения.

Заказать опоры УКГ-18

Чтобы заказать опоры УКГ-18, можно заполнить форму заявок непосредственно на сайте или позвонить. Для получения консультации менеджера компании, также можно позвонить по телефону: 8-800-3021-565. Сделать заявку можно, прислав письмо по электронной почте: marketing@snmash.ru.

Цена на металлоизделия зависит от их размера, поэтому можно скачать прайс-лит или задать вопрос менеджерам компании.

Вся продукция имеет сертификаты и соответствует требованиям государственных и отраслевых стандартов. Конструкции подвергаются контролю на всех этапах изготовления. В зависимости от количества заявок для выпуска заказанной партии может потребоваться 7 – 15 рабочих дней.

Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация

Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:

Рабочие чертежи опоры УКГ-18
