Емкость подземная дренажная ЕП-25, ЕПП-25

Дренажная емкость подземная 25 м3 – металлический сосуд цилиндрической формы, плоскодонный или с коническим днищем. Вместимость – 25 куб. метров.

Данный аппарат обозначается как ЕП или ЕПП, применяется для хранения, сбора, распределения или выдачи различных сред:

• нефтепродуктов;
• отходов химической, нефтехимической, газовой промышленности;
• технической воды.

Дренажная емкость подземная ЕП-25 или ЕПП подходит для различных субстанций, если их плотность не превышает предела 800–1000 кг/кубометр. По конструктивному и техническому исполнению сосуды могут отличаться в зависимости от условий их эксплуатации.

Выбор материала – марки стали – для производства ЕП-25 и ЕПП-25 осуществляется с учетом требований заказчика:

• к стойкости дренажного аппарата к воздействию среды;
• прочности емкости дренажной ЕП-25 и ЕПП;
• температурной устойчивости и других параметров.

Характеристики дренажной емкости ЕП (ЕПП)

НПО «СпецНефтеМаш» занимается изготовлением ЕП-25 (ЕПП-25). Мы гарантируем каждому клиенту не только высокое качество нашей продукции, но и точное попадание в систему требований к аппарату.

При необходимости поможем определиться с конструктивным, климатическим, техническим решением для дренажного подземного резервуара.

Все наши горизонтальные сосуды отличаются приемлемой ценой и следующими техническими характеристиками:

• плотность среды для хранения – до 1000 кг/кубометр;
• вместимость (объем) – до 25 кубометров;
• эксплуатация дренажной емкости горизонтальной ЕПП-25 и ЕП-25 при температурах от 80 градусов тепла до 45 градусов мороза;
• избыточное давление рабочей системы – до 0,07МПа (относительное разряжение в газовой среде – до 0,001 МПа);
• паспортный срок службы – 20 лет и более;
• проникновение коррозии – до 0,1 мм/год.

В зависимости от климатических условий использования дренажные подземные емкости ЕПП-25 и ЕП-25 могут изготавливаться из марок стали 09Г2С, Ст3пс4 или 16ГС. Все изделия нашего производства относятся к группе сосудов 5а (согласно ГОСТ P 52630).

По результатам испытаний, проведенных в 2017 году, продукция сертифицирована для использования в сейсмически нестабильных регионах. Дренажное подземное оборудование функционально при уровне сейсмичности до 9 баллов по MSK-64.

Типы дренажных емкостей

Кроме материала, конструкции днища, набора технического оборудования, емкости подземные дренажные классифицируются:

• на сосуды без подогрева ЕП-25 (рис. 1);
• аппараты с подогревом ЕПП (рис. 2).

Второй вариант – подземная емкость с подогревателем ЕПП, – в свою очередь, тоже бывает в двух вариантах. В первом исполнении для подогрева используется нагревающий кабель, расположенный по внешнему периметру резервуара. Во втором случае в качестве подогревателя ЕПП применяется змеевик – трубка с циркулирующей по ней горячей водой, расположенная внутри аппарата.

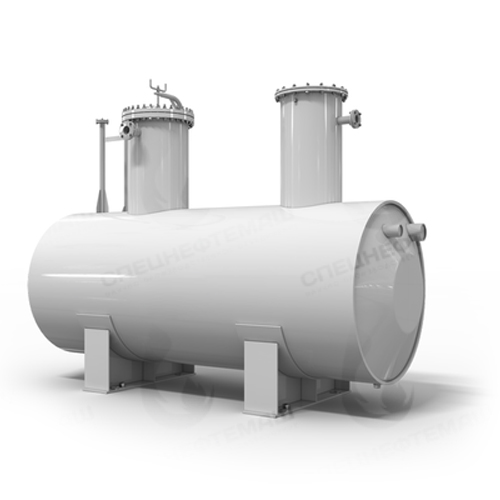

Рисунок 1 - Емкость подземная дренажная ЕП-25

Рисунок 2 - Емкость подземная дренажная с подогревателем ЕПП-25

Габаритные размеры ЕП-25

Габаритные размеры ЕПП-25

Таблица штуцеров

Материальное исполнение

Как мы работаем

Пример обозначений

Основные технические особенности и способы исполнения дренажной подземной горизонтальной емкости ЕП-25 (ЕПП) находят отражение в ее обозначении. Выглядит эта формула так:

ЕПП–25–2400–1–1–Т–К, где:

• ЕПП – емкость с подогревателем (сосуд без подогрева обозначается как ЕП).
• 25 – номинальный объем аппарата.
• 2400 – внутренний диаметр цилиндра;
• 1 – исполнение конструкции. Существует в двух вариантах, обозначается единицей или двойкой. В данном примере цифра 1 означает, что оборудование с подогревом оснащается насосом с длиной погружной части:
  • 3 м, если это насосная техника НВ-Е 50/50 (при исполнении 2 длина составила бы 3,7 м);
  • 3,2 м, если это 12НА-9х4 (при исполнении 2 для насосов этой серии погружная часть выполняется длиной 3,9 м).
• 1 – выбор материала. Существует в трех вариантах (обозначается цифрами с 1 до 3):
  • 1 (в примере описания дренажной емкости ЕПП-25 с подогревателем) – исполнение из стали Ст3пс4 для эксплуатации при минимальных температурах холодного сезона до -20;
  • 2 – аппарат из стали 16ГС, которая, согласно ГОСТ 5520–79, применяется при минимальных температурах до 40 градусов холода;
  • 3 – емкость из стали 09Г2С для эксплуатации в условиях температуры самой холодной пятидневки до 60 градусов (особо холодные регионы).
• Т – термообработка корпуса сосуда.
• К – дополнительный подогрев на насосном штуцере.
