Емкость подземная дренажная ЕП-3, ЕПП-3
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://boguchar.snmash.ru/production/rezervuarnoe-oborudovanie/emkosti-podzemnye-ep-epp/ep-epp-3.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Емкость подземная дренажная ЕП-3, ЕПП-3 | Купить емкости в Богучаре от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Емкость подземная дренажная ЕП-3, ЕПП-3
Емкость подземная дренажная ЕП-3, ЕПП-3 | Купить емкости в Богучаре от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Емкость подземная дренажная ЕП-3, ЕПП-3 | Купить емкости в Богучаре Фото Емкость дренажная ЕП-3, ЕПП-3 - купить по выгодным ценам
Вернуться в Емкости подземные горизонтальные дренажные ЕП, ЕПП

Емкость подземная дренажная ЕП-3, ЕПП-3

Емкость подземная дренажная ЕП-3, ЕПП-3
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
3 м3
Рабочая температура:
От -45 до 80 °C
Материал корпуса:
сталь Ст3сп, 09Г2С-9, 09Г2С-8, 12Х18Н10Т
Рабочее избыточное давление:
не более 0,07 МПа
Климатическое исполнение:
УХЛ1, Т1
Группа сосуда по ГОСТ Р 52630-2012 :
Сейсмичность:
до 9 баллов
Срок службы:
20 лет
Производитель:
ООО НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ЕП-3
ЕП-5
ЕП-8
ЕП-12,5
ЕП-16
ЕП-25
ЕП-40
ЕП-63
ЕП-75
ЕП-100
ЕП-200

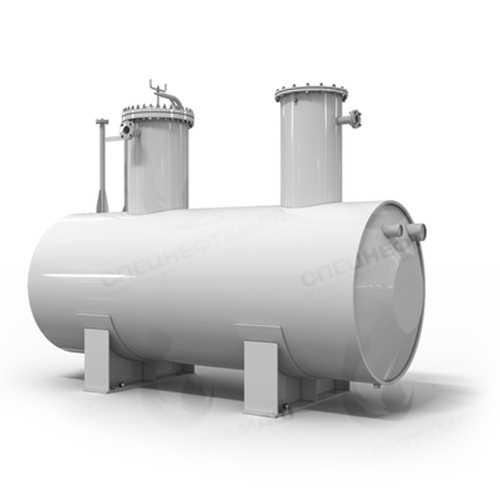

Цилиндрическая подземная емкость дренажная ЕП-3 и ЕПП-3 – это цельносварной аппарат для сбора и хранения отходов производства вместимостью 3 кубометра. Представляет собой металлическую конструкцию различного исполнения, оснащенную несколькими люками, коническим или эпилептическим дном и дополнительными элементами для удобства эксплуатации и обслуживания оборудования.

Технические характеристики емкости могут отличаться в зависимости от места ее установки и технологии изготовления емкостей типа ЕП-3. Аппарат устанавливается в различных климатических, сейсмических условиях. Для конкретного типа местности (в зависимости от граничных температур, характера грунта, особенностей собираемой среды) подбирается своя комплектация ЕП и ЕПП.



Область применения

Дренажные сосуды подземного (погружного) типа широко востребованы во многих промышленных отраслях:

  • нефтеперерабатывающей;
  • нефтехимической;
  • газовой;
  • нефтяной;
  • химической и т. д.

В зависимости от характера деятельности предприятия, емкость подземная ЕП-3 предназначается для слива конденсата, масел, топливных отходов, светлых и темных нефтепродуктов, технической/питьевой воды. Тип среды задает требования к прочности сосуда и его стойкости к воздействию соответствующих веществ.

Важные особенности назначения аппаратов ЕП, ЕПП:

  • плотность собираемой субстанции не может превышать 1000 кг на кубометр;
  • емкость не может использоваться для СУГ (сжиженных газов).

Производство цилиндрических аппаратов ЕП и ЕПП – одно из основных направлений деятельности компании НПО «Спецнефтемаш». У нас можно купить емкость стандартных и индивидуальных размеров с оптимальным комплектом оборудования, функцией подогрева. Изготавливаем дренажные погружные (подземные) конструкции высокого качества, гарантируем эффективную экономию заказчика за счет:

  • индивидуальной комплектации емкости (вы сможете оптимально разместить аппарат, исходя из условий площадки);
  • честной стоимости от производителя без наценок посредников.

Конструкция

Основные элементы конструкции:

  • цельносварной цилиндрический корпус с заданным диаметром обечайки;
  • минимум две горловины, оснащенные люками, с высотой вылета от 0,9 до 1,6м:
  • подключенный насос для контроля слива среды;
  • опорные элементы (лапы или стойки), расположенные в нижней части.

Одна горловина горизонтальной емкости ЕПП-3 (ЕП-3) предназначена непосредственно для сбора отходов. Вторая – обеспечивает доступ для проведения технических работ. В горловины и патрубки может устанавливаться специальное оборудование:

  • уровнемеры для безопасности эксплуатации подземных аппаратов;
  • измерительные приборы:
    • фильтры (для профилактики отложений и улавливания примесей);
    • манометр;
    • термометр;
    • датчики, сигнализаторы и многое другое.

Контроль движения жидкостей осуществляется при помощи погружного или полупогружного насоса. В зависимости от типа собираемой субстанции он может выполняться с двойным уплотнением, влагозащищенном корпусе или иметь антикоррозионную защиту.

Отличие аппаратов ЕП-3 от ЕПП-3 – в наличии системы подогрева. ЕПП-3 с подогревателем актуален при работе с вязкими средами в условиях пониженной температуры или холодном климате. Сам аппарат может исполняться в одном из двух вариантов:

  • ЕПП-3 со змеевиком – конструкция, оснащенная пароводяной системой подогрева (представляет собой системы труб, установленных внутри корпуса, по которым циркулирует нагреваемая пароводяная смесь);
  • ЕПП-3 с электроприбором (подземная емкость с подогревателем, в качестве которого используется нагревающий кабель), закрепленным по внешней стороне корпуса.

В конструкциях, где не требуется нагнетание температуры, но важно сохранить ее на заданном уровне, предусмотрена дополнительная изоляция («обшивка» изолирующим материалом)

Типы аппаратов

Емкости дренажные на 3 кубометра объема различаются по конструкции, материалу, типу и климатическому исполнению.

  • По конструктивному признаку оборудование делится на емкости с коническим днищем и эпилептическим. Разным может быть количество горловин, высота вылета и т. д.
  • Материал для производства аппаратов ЕП и ЕПП – сталь марок Ст3пс4/09Г2С/16ГС.
  • В зависимости от оснащения ЕП может быть теплоизолированной или неизолированной.

Емкость с подогревателем исполняется с разными типами устройств – электрическим кабелем или змеевиком.

Обогрев емкости ЕПП-3

Основная классификация делит дренажные сосуды на два типа:

  • ЕП-3 без подогревателя, рисунок 1;
  • ЕПП-3 с подогревателем, рисунок 2.

Емкость подземная дренажная ЕП-3. Чертеж Емкость подземная дренажная ЕП-3. Чертеж
Рисунок 1 - Емкость подземная дренажная ЕП-3

Емкость подземная дренажная ЕПП-3. Чертеж Емкость подземная дренажная ЕПП-3. Чертеж
Рисунок 2 - Емкость подземная дренажная с подогревателем ЕПП-3

Технические характеристики

В НПО «Спецнефтемаш» действует внутреннее ТУ 3615-001-24009276-2015, на основании которого производятся конструкции с подогревателем и без. Технические характеристики и условия использования дренажных подземных емкостей ЕП (ЕПП)-3:

1. Характеристики конструкции:

  • срок службы – от 20 лет;
  • марка стали – 09Г2С;
  • группа (согласно ГОСТ Р 52630–2012) сосуда – 5а;
  • объем корпуса – 3 кубометра;
  • скорость проникновения коррозии – до 0,1 мм за 12 месяцев активной работы.

2. Требования к среде:

  • плотность – в пределах 800–1000 кг на кубометр;
  • класс опасности (по таблице ГОСТ 12.1.007–76) – со второго по четвертый;
  • содержание сероводорода – до 1,8% (в газовом состоянии).

3. Эксплуатационные требования к площадке:

  • рабочая температура – в пределах от 80 градусов выше нуля до 45 градусов мороза;
  • избыточное давление рабочей системы – до 0,07 МПа;
  • сейсмичность района расположения – до 9 баллов по шкале MSK-64 (сейсмическая стойкость емкостей подземных ЕПП-3 и ЕП-3 производства НПО проверена и подтверждена сертификатами).

На выходе заказчик получает качественное оборудование, адаптированное для конкретных условий эксплуатации и соответствующее российским ГОСТ, международным стандартам, высшим требованиям к качеству и надежности (износостойкости) подобных конструкций.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Таблица штуцеров

Обозначение Назначение Проход условный Ду, мм Давление условное Ду, МПа (кгс/см 2) Вылет, мм
А1 Люк 800 0,3 (3)
Б1 Для насоса 700 0,6 (6)
В1 Ввод продукта 200
Г1 Вывод продукта 65
Д1 Вывод продукта аварийный 150
Е1 Ввод пара 100 1,6 (16) 200
Ж1 Воздушник 100 1,6 (16) 200
З1 Для уровнемера 80 4,0 (40)
З2 Для уровнемера 65 4,0 (40)
И1 Для термопреобразователя 50 1,6 (16)
К1 Для манометра 50/М20´1,5 1,6 (16) 200
Л1* Ввод теплоносителя 20
М1* Вывод теплоносителя 20
Н1** Ввод теплоносителя 20
О1** Вывод теплоносителя 20
П1*** Слив воды после гидроиспытания 40G1½
*Для емкостей типа ЕПП
**Для емкостей с колодцем
***При необходимости предприятию-изготовителю

Материальное исполнение

Наименование Исполнение по материалам
1 2 3
Рабочая температура дренируемого нефтепродукта от минус 15 до 80 °C
Допустимая минимальная температура стенки под давлением, °C
Минус 20 Минус 40 Минус 60
Марки стали, обозначение стандарта и технических требований
Листовая сталь Ст3сп, Ст3пс, Ст3Гпс, категорий 4 и 5 ГОСТ 380, ГОСТ 14637 16ГС, 09Г2С категорий 6, 12 ГОСТ 5520 09Г2С, 10Г2С1 категорий 8, 09Г2С-17 ГОСТ 5520
Поковки Ст3сп ГОСТ 380, Ст20 ГОСТ 1050, Ст20К ГОСТ 5520, группа IV ГОСТ 8479 16ГС, 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543 группа IV ГОСТ 8479 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543, группа IV ГОСТ 8479
Патрубки штуцеров Сталь 10, 20 ГОСТ 1050, группа А, Б ГОСТ 550, группа В ГОСТ 8731, 8733 10Г2 ГОСТ 4543, группы А, Б ГОСТ 550, группа В ГОСТ 8731
Трубы подогревателя Сталь 10, 20 ГОСТ 1050, группы А, Б ГОСТ 550, группа В ГОСТ 8733

Как мы работаем

Как мы работаем

Маркировка аппаратов

Маркировка имеет вид ЕП (ЕПП)-8–1600–1–2-Т-К, где:

  • 8 – объем вместимости, измеряется в кубометрах.
  • 1600– диаметр обечайки (внутренний).
  • 1 – тип конструкции, принимает значение 1 или 2:
    • 1– сосуды с длиной погружной части 3 либо 3,2 м (соответственно, для НВ-Е 50/50 и 12НА-9*4);
    • 2 – исполнение с длиной погружной части 3,7 (НВ-Е 50/50) и 3,9 м (12НА-9*4).
  • 2 – материал (основной) изготовления ЕП-3 (ЕПП-3), принимает значения 1, 2 или 3:
    • 1 – аппарат из стали марки Ст3пс4, соответствует ГОСТ 380–90, применяется для регионов с минимальной предельной температурой (из расчета средней за рабочую холодную 5-дневку) до 20 градусов мороза;
    • 2 – емкости из стали 16ГС (районы с температурой холодной 5-дневки до минус 40 градусов, ГОСТ 5520–79);
    • 3 – сосуды из стали 09Г2С (соответствует требованиям ГОСТ 5520–79, предельная средняя температура холодного сезона – 60 градусов ниже нуля).
  • Т – термообработка;
  • К – с установкой системы подогрева на штуцере для обеспечения беспрерывной работы насоса.

Как заказать дренажный аппарат ЕП/ЕПП

ООО НПО «Спецнефтемаш» производит емкости горизонтальные ЕП-3 стандартных размеров и индивидуальных габаритов в зависимости от потребностей заказчика. В ТЗ вы можете задать:

  • размеры емкости;
  • тип сосуда (наличие/отсутствие подогревателя, его тип);
  • комплектность (предустановленные контрольные приборы);
  • количество и размеры горловин;
  • способ обработки (термо-, антикоррозионная);
  • тип изоляции (при необходимости);
  • климатическое исполнение и любые другие параметры.

Задать любые вопросы по исполнению, оснащению, цене и доставке дренажной подземной конструкции ЕП и ЕПП в Богучаре можно по телефону (8–800–3021–565) или электронной почте (marketing@snmash.ru). Опытные специалисты помогут определиться с качеством, типом, комплектностью и оснащением сосуда для хранения различных материалов.

Обращайтесь, мы производим аппараты ЕП и ЕПП объемом от 3 до 100 кубометров. Гарантируем высокое качество, полное документальное сопровождение и всестороннюю поддержку на этапах монтажа и эксплуатации.
